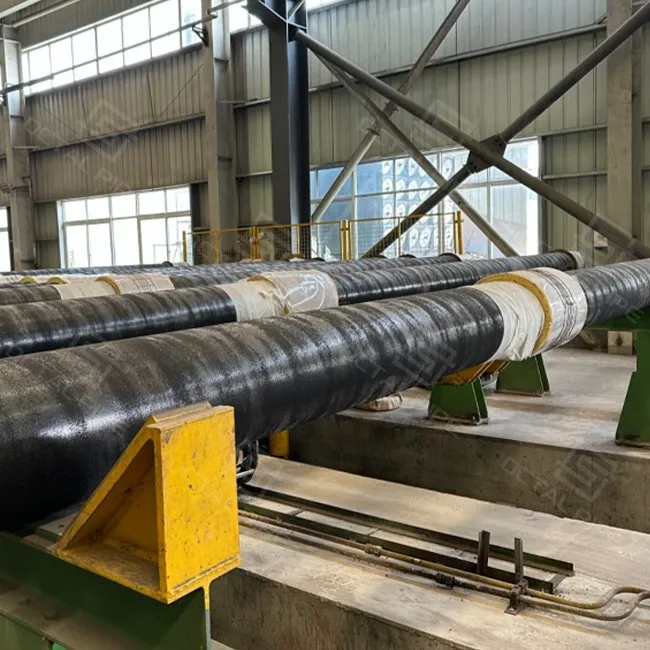

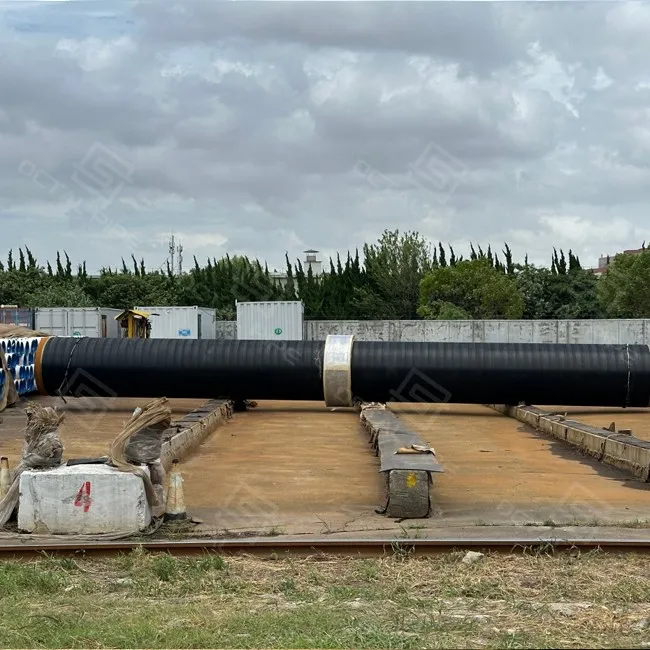

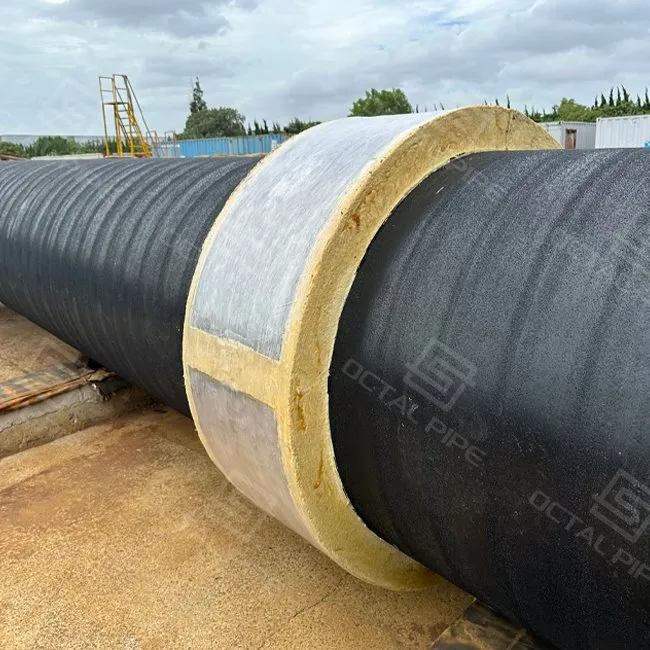

Installaçion de l'anòdo

Installaçion de l'anòdoo l'é o travaggio d’attaccâ di anodi sacrificâ à un conduto-con saldâli, serrâli/fasciâli ò incorporâli into seu CWC-coscì che i anodi corroddan primma e o conduto d’äsâ o l’arresta protetto comme parte do scistema de proteçion catòdica (CP). Pe-o cannaggio revestio de CWC, o comprende ascì o contròllopoxiçion de l'anòdo, metodo de fissaggio e proteçion di cavidonca i anodi arrestan elettricamente efficaçi sensa ëse dannæ durante a manipolaçion, a posa ò a saldatua in sciô campo.
Se appliche doî scistemi prinçipæ:

• Anòdi sacrificâ (Zn, Al, Mg):Sencillo, sensa manutençion-, ideâ pe ægue pöco profonde e seu.
• Anòdi de corrente imprescionæ (MMO, færo Si-):Alimentou da di rettificatoî, regolabili, adatti pe-i conduti d'ægua fonda e à longa-distansa.

Octal Pipe o progetta e o l’installa di scistemi d’anòdi streitamente segondo i standard DNVGLF103, ISO 15589-2 e NACE, con offrî di metodi d’installaçion, de ligamme e d’installaçion ottimizzæ (saldæ, serræ ò incorporæ in CWC).

Segondo o DNVGL{0}}RP{1}}F103, a corretta installaçion di anodi a l’é fondamentale pe garantî unna distribuçion uniforme da corrente e unn’efficaçitæ à longo raggio. Octal Pipe o l'exita ciù soluçioin d'installaçion à segonda do progetto do conduto e de l'ambiente:

1. Attacco saldou (pad / brassalli)

Controllo da poxiçion:I anòdi en missi pe schivâ e giunçioin de campo, i arrembi e e aree che se scontran co-i stinger, i rolli ò o contatto co-o tenscionäio.

Discipliña de reparaçion de saldatua + rivestimento:E aree de saldatua son definie, dapeu o revestimento o ven reparou e serrou pe prevegnî "bruxoin picciñe, çellola de corroxon grande".

Proteçion di cavi:O routing o l'é seguo e protetto coscì ch'o no se sciorte tanto che se manezza e se abbassa.

2. Montaggio de morse/çinghia (kit d'installaçion de l'anòdo)

Ciæitæ de l'ambito do kit:Un tipico kit d'installaçion de l'anòdo o comprende o còrpo de morsa/sella, e cinghie/attacchi, i pad d'isolamento, o cavo de continuitæ, e i mateiæ de tenscion-coscì che o contrattô o no l'improvvisâ in sciô pòsto.

Qualitæ do contatto:E superfiçie de adattamento en controllæ pe schivâ o contatto à erta rescistensa-ch'o passa vixivamente ma o fallisce elettricamente ciù tardi.

Anti-deslenguâ e manipolaçion do traspòrto:A cinghia a l'é speçificâ de mainea ch'a sopravive a-o camion, a-o sollevamento e a-a tenscion de pòsto sensa cangiâ.

3. Incorpoou in CWC (pe CP protetto in sce cannæ revestii de peiso de cimento)

Incorporâ a geometria:L'incroxo/copertua a l'é controllâ de mòddo che l'anòdo o segge protetto da-o colpo e da-a trascinaçion tanto ch'o l'é ancon elettricamente effettivo.

Uscite di cavi e tenuta:I ponti de sciortia di cavi son protetti e serræ de mainea che no vëgnan à ëse di ponti de sciortia ò di percorsci d'ægua.

Finâ e tranxiçioin:A zöna CWC/anòdo a l'é coordinâ co-i taggi de saldatua de mòddo che o revestimento de giunto in sciô campo o pòsse ëse exeguio de mainea netta (quande o l'é speçificou).

Installaçion sotta l'ægua:

Pe-i conduti sottomarin, i anodi son installæ in sciô mâ da di submersci ò di veicoli açionæ à distansa (ROV).

De morse speçializzæ e di scistemi de saldatua son deuviæ pe garantî un collocamento seguo e preçiso.

DNVGL-RP-F103 o speçifica di metodi de spaçiamento e d’attacco pe garantî unna covertua uniforme de CP.

Installaçion de barra d'anòdi alimentæ (ICCP):

E barre d’anòdi (MMO, à base de titanio-) vëgnan misse longo a stradda do conduto.

Collegou à di rettificatoî de trasformatoî-in sce ciattaforme à tæra ò in çimma.

O fornisce unna corrente regolabile, adattâ pe-i conduti d'ægua fonda con unn'erta domanda de CP.

proçedua d'installaçion de l'anòdo

Utilizzâlo comme oproçedua d'installaçion de l'anòdobaseline e strenzelo into seu ITP donde gh'é de beseugno:

Conferma do travaggio pre-:Confermâ o scistema de revestimento, l'accumulo de CWC (se applicabile), o cian de distansa di anodi e e zòne "no-go" vexin a-e giunçioin/sostëgni do campo.

1. Marcaggio e adattamento-:Marcâ e localitæ pe disegno; verificâ o spaçio libero pe mette i appægi e i ponti de manipolaçion.
2. Alligou:Installâ pe metodo saldâ ò morsa/çinghia; instraddamento seguo di cavi e allevio de tenscion.
3. Controllo da continuitæ:Exeguî di contròlli de continuitæ/rescistensa elettrica e registrâ i exitiquande o l'é speçificou inte PO/ITP.
4. Segnâ e reparâ:Reparâ/reparâ i danni a-o revestimento locale, serrâ e sciortie di cavi e controllâ torna e aree reparæquande o l'é speçificou.
5. Documentaçion comme-construta:Aggiornâ i ID/poxiçioin di anodi e i registri de preuve pe-a missa in deuvia e o monitoraggio do CP inte l’avvegnî.

E soluçioin d'installaçion de l'anòdo de Octal Pipe forniscian un fòrte contròllo da corroxon con mortipri avvantaggi tennichi:

Duâ de serviçio esteisa:

O progetto DNVGL{0}}RP{1}}F103 o l’assegua un peiso, a distansa e a capaçitæ de l’anòdo giusti, permettendo 20-40 anni de proteçion catòdica efficaçe.

Distribuçion de corrente ottimizzâ:

A progettaçion inzegneristica a l’assegua a polarizzaçion uniforme da superfiçie do conduto.

O prevëgne a sottoproteçion localizzâ ò a sovraproteçion, tutte doe che peuan provocâ o desligamento do revestimento.

Seguessa inte di ambienti de reisego:

I scistemi de sacrificio no gh'an de beseugno de potensa, con eliminâ i reiseghi de scciuppæ inte zòne che piggian feugo.

I scistemi ICCP en progettæ con un monitoraggio automatico e un contròllo de corrente pe garantî un fonçionamento seguo.

Integraçion co-i Revestimenti & CWC:

O fonçioña insemme co-i revestimenti FBE, 3LPE, 3LPP e CWC, con fornî segge a stabilitæ pe-a corroxon che quella pe-a flottabilitæ.

Assegua l’intreghitæ do revestimento tanto ch’o supplementa o CP co-a redondansa.

Adattabilitæ:

CP sacrificâ – Sencillo, bassa-manutençion, ideâ pe di ambienti pöco fondi/sommersi.

ICCP – Regolabile, adatto pe-i conduti d’esportaçion à ægua fonda e à longa-distansa.

Prestaçioin comprovæ in sciô mâ:

Applicao inte di conduti sottomarin, montanti e cannæ J-, che soddisfan i margini de seguessa de progettaçion offshore DNV.

In sce unConduta revestia de CWC, anodo .installaçionno se tratta solo de produçion de corrente CP. O reisego prattico o l'é che i anodi e i cavi vëgnanponti de sciortia/impattodurante o tiâ-in, l'elevaçion do cortî, o contatto co-o rollo, e e operaçioin de pòsto-aloa o progetto o paga e reparaçioin e i re-controlli. Sta seçion a se conçentra in sce l'installaçion de l'anòdo in scî cannæ de mainea ch'a l'arresta elettricamente efficaçe e construibile pe mezo da manipolaçion CWC e da saldatua in sciô campo.

O ciù tanto retravaggio de l'installaçion de l'anòdo o l'avvëgne perché e regole de spaçiamento vegnivan scrite comme "X metri tipichi" sensa piggiâ in conscideraçiongiunti de campo, taggi CWC, e contatto co-e attrezzatue. E regole chì sotta aggiuttan à mantegnî o layout construibile in sce'n cannaggio revestio de CWC, tanto che se preserva l'intençion de progetto CP.

Contattâ oua

FAQ





Q 1 - Comm'o se peu prevegnî di problemi elettrichi quande i anodi son installæ in sce di cannæ revestii de peiso de cimento?

A: Pecannæ revestii de peiso de cimento, o progetto d'installaçion o dovieiva comprende de dispoxiçioin pe prevegnî .contatto elettrico tra anodi e rinforso de cimento, e questo o dovieiva ëse affrontou inte l'IPS/ITP. (A guidda DNV a fa referensa à sta neçescitæ de cannæ revestii de ciumento e a â liga a-a progettaçion de proçedua/ispeçion.)

Q 2 - Cosa dovieiva comprende unna proçedua d’installaçion de l’anòdo?

A: giustoproçedua d'installaçion de l'anòdope-o sòlito o l’é scrito comme unna sequensa de travaggio pronta IPS/ITP- ch’a creuve a reçeçion/manipolaçion/immagazzinamento di anodi, i disegni dettaggiæ d’installaçion (con de tolleranse), l’ispeçion/verifica do fissaggio e a documentaçion di registri. Sta metodologia de "specificaçion de proçedua" a l'é ciammâ espliçitamente inta guidda DNV pe-i conduti sottomarin.

Q 3 - Che documenti dovieivan vegnî con l'installaçion de l'anòdo (pe-a reçeçion e o fatturato)?

Quande l'é speçificou into PO/ITP, i tipichi elementi de fattuaçion comprendan:as-lista/ID de poxiçioin de l'anòdo construto, lista de contròllo de l'ispeçion de l'installaçion/fissaggio, e quæ se segge neçessäioregistro de preuve de continuitæ/rescistensaciù i registri de preuva de reparaçion/re- do revestimento se l'é stæto fæto de reparaçioin. L'orientamento di standard o l'enfatizza a conservaçion di disegni d'installaçion, ispeçion/verifica e registri comme parte do pacchetto documentou.

Çertificaçioin



Çertificato CE

Çertificato ISO 9001

Çertificato API Q1

Çertificato ABS

Çertificato AP-5L

Çertificato API-5CT



Norme:DNVGL{0}}RP{1}}F103, DNV{3}}RP{4}}B401, ISO 15589-2, NACE SP0169

Tipi d’anòdi:Sacrificâ (Zn, Al, Mg), ICCP (MMO, grafite, færo de siliçio)

Metodi d'installaçion:Saldæ, cinghiæ, incorporæ in CWC, morsa, sotta l'ægua, barre ICCP

Applicaçioin:Conduti in sciô mâ, conduti sottomarin, paludde, conduti seppellii

Duâ de serviçio:20-40 anni
