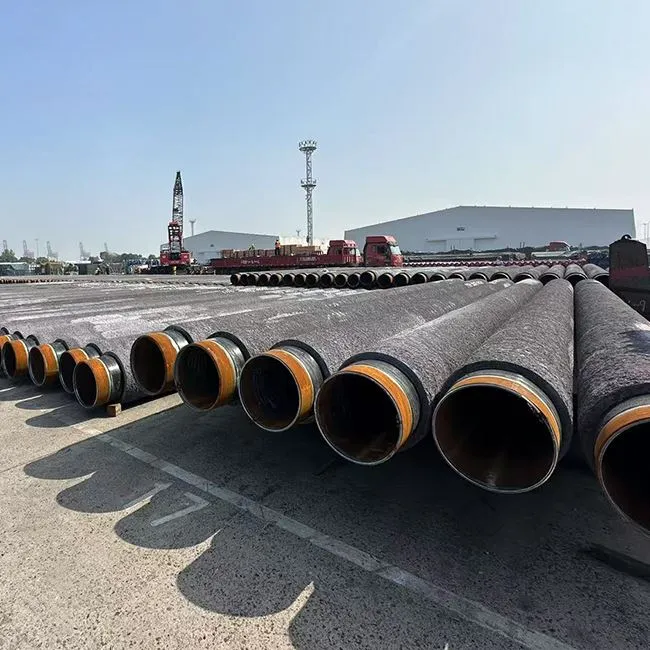

CWC Tubo (Revestimento de Peiso de Beton)

Pipeline Concrete Weight Coating CWC
Concrete Weight Coating CWC
Pipeline Concrete Weight Coating CWC pipe

CWC Tubo (Revestimento de Peiso de Beton)

Name: CWC Tubo (Beton Peso Revestimento) Produttoî Fornitoî Fabrica - Fatto in Ciña - OCTAL Tubo
Brand: OTTALE
SKU: 295623335

Standard: ISO 21809-5, linie guidda pe-i conduti in sciô mâ DNV
Gamma de cannæ: 6′′ – 48′′ (personalizzou fin à 60′′)
Spessore do rivestimento: 25 – 150 mm
Denscitæ do beton: 3040 – 3500 kg/m3
Armamento: Rete d'äsâ, fibre de polipropilene, additivi
Tipi de revestimento: Revestimento de peiso de cimento pesante, CWC à impatto
Installaçion de l'anòdo: di anòdi sacrificâ ò ICCP facoltäi intregæ pe-a proteçion catòdica
Avvantaggi mecanichi: flottabilitæ negativa, rescistensa à l'abraxon, proteçion da-i impatti, duata à longo termine
Applicaçioin: conduti in sciô mâ, linie de portâ sottomarin, incroxi de paludde e sciummi, avvixinamenti à desbarco
Avvantaggi ciave: soluçioin de spessixe personalizzæ, compatibilitæ co-a saldatua in sciô campo, prestaçioin comprovæ in sciô mâ

Mandâ de domande

Introduçion

cWC Scignificato do cannæ

Tubo CWC(Revestimento de peiso de beton) o l'é un revestimento de feua speçializzou applicou a-i conduti d'äsâ pe fornî unna flottabilitæ negativa, proteçion mecanica, e stabilitæ à longo termine inte di ambienti offshore e de paludde. À differensa di senci revestimenti de corroxon, o CWC o l'azzonze un seu de ciumento spesso in scî scistemi anti-corroxon, con garantî che i conduti arrestan segui e stabili ascì sotta de fòrse fòrse idrodinamiche ò di seu flottanti.

O cannaggio CWC o l'é essençiâ pe:

Conduti sottomarinin progetti d'ægua pöco profonda e fonda
Traversamenti de sciummi e paluddedonde a rescistensa à l'elevaçion a l'é fondamentale
Avvixinamenti a-a cadutaespòsto à de onde, maree e corrente

Quande un conduto in sciô mâ o dev'arrestâin sciô fondo do mâ e in sciâ stradda ., i accattanti çernan .Revestimento de peiso de beton (CWC)pe træ raxoin prattiche: o l'azzonzeflottabilitæ negativape prevegnî l'elevaçion, o megioa .stabilitæ do fondo do mâcontra e corrente e l’açion d’onde, e o fornisceproteçion mecanicadurante a manipolaçion, l'installaçion e o contatto co-o fondo do mâ à longo termine-. Octal Pipe o fornisce o CWC comme un pacchetto coordinou{2}}canna de base + revestimento anticorroxon (3LPE/FBE/3LPP) + revestimento de peiso de ciumento -coscì che a linia a soddisfa i carcoli de stabilitæ e i requixiti de construçion sensa un retravaggio in ciù tra i fornitoî.

Norme e speçificaçioin pe-i cannæ CWC

Octal Pipe o produxe o cannæ CWC in conformitæ co-i standard internaçionæ pe-i cannæ in sciô mâ:

ISO 21809-5.– Revestimenti de peiso de beton pe scistemi de traspòrto de conduti
DNV{0}}RP{1}}F110 & DNV{3}}OS{4}}F101– Linie guidda pe-a stabilitæ di conduti in sciô mâ
Gamma de dimenscioin do cannæ:4′′ – 48′′ (personalizzou fin a-i 60′′)
Spessore do revestimento:25 mm – 150 mm
Denscitæ do beton:3040 – 3500 kg/m3 (regolabile pe progetto)
Longhixe di cannæ:8 – 18 m standard, longhixe personalizzæ disponibile

revestimento de cannæ cwc Proçesso de produçion

(1) Preparaçion da superfiçie

Applicaçion deRevestimento anticorroxon 3LPE(primer FBE + adescivo + vernixe de polietilene)

Ruggiâ a superfiçie pe garantî a giusta adexon do ciumento

(2) Collocaçion do rinfòrso
Gaggie de ræ d'äsâ ò de fî installæ d'in gio a-o cannaggio

Fibre de polipropilene azzonte pe megioâ a rescistensa a-e crenatue

(3) Applicaçion do concreto
Revestimento de peiso de beton pesante: beton denso applicou con di aggregæ controllæ

Revestimento de peiso de ciumento à impatto (ICWC): o ciumento applicou pe impatto, con razzonze unn'erta rescistensa e denscitæ de ligamme

(4) Installaçion de l’anòdo
Pe garantî a piña proteçion da corroxon, i anodi sacrificâ ò i anodi de corrente imprescionæ son de spesso intregæ inte di conduti revestii de CWC-:

Tipi d’anòdi: anòdi d’alluminio, zinco ò MMO (òscido de metallo mesccio)

Installaçion:Incorporou into CWC . strato e ligou elettricamente a-o cannæ .

Fonçion: o fornisce unna proteçion catòdica inte condiçioin d'ægua do mâ e de paludde, con estende a duâ do conduto de 20-40 anni

(5) Cura e Finiçion
Induçion controllâ do ciumento pe ottegnî a rescistensa mecanica

Sfacciatua ò smusciatua de estremitæ de cannæ pe unna saldatua in sciô campo ciù façile.

OProçesso de revestimento de cannæ CWCo no l'é solo che "azzonze do concreto". O resultato da qualitæ o l'é deçiso da l'adattamento de l'arrembo, o contròllo de induçion, e a finiçion de fin, perché i ciù tanti problemi de campo se mostran comme di danni a-i bòrdi, de crenatue, ò unna scarsa tranxiçion a-e estremitæ libere do ciumento.

Preparaçion da superfiçie & conferma do revestimento de base: seu anti-corroxon verificou avanti de l'applicaçion do ciumento.
Installaçion de rinfòrso: o poxiçionamento da ræ/gaggia o l'é controllou coscì che o ciumento o no se delamine sotta carreghe de manipolaçion.
Applicaçion de concreto: construe-fin à unna druessa speçificâ con unna compattaçion controllâ.
Induriçion controllâ: a prevëgne i bòrdi fragili e a creppatua tempoia into traspòrto.
Finiçion de fin: cimento-estremitæ libere e tranxiçioin nette pe l'accesso a-a saldatua (quande o l'é neçessäio).

Propietæ mecaniche e de proteçion

Flottabilitæ negativa: O l'assegua che i conduti restan sommersi e stabili inte di ambienti d'ægua ò de paludde, con contrastâ effettivamente l'elevaçion da-e fòrse de flottaçion.
Proteçion mecanica: Salvaguardie contra de menasse de feua comme e trascinaçioin de l'ancoa, l'attresso de trawling, e i impatti diretti tanto che l'installaçion ò o fonçionamento.
Rescistensa à l'abraxon: O l'arresta à l'usura da-i cangiamenti do fondo do mâ, e corrente de l'oçeano, e o contatto co-e superfiçie de ròcca ò abrasive.
Rescistensa a-e crenatue: O ciumento armou o resciste a-a curvatua, a-e solleçitaçioin de manipolaçion, e a-e carreghe operative sensa frattua.
Isolamento termico facoltäio: Integra di seu in ciù pe avvardâ e temperatue di fluidi inte linie de portâ d'ægua fonda e inti ambienti sotta mâ.

cianta de revestimento de peiso de cimento

I avvantaggi mecanichi stæti mensunæ de d’ato van solo se ocianta de revestimento de peiso de cimentoo contròlla e variabile che pe commun no fonçioñan inta segregaçion logistica reale-, inta sciortia di bòrdi, inta creppaçion tempoia e into peiso incoerente pe metro. Da-o ponto de vista de un accattacâ, l'é chì che o "CWC pipe" o se cangia da unna linia de speçifiche inte un reisego de reçeçion. Octal Pipe o l'exeguisce a fornitua CWC co-i contròlli de livello de cianta, coscì che o seu revestimento o l'é coerente inte tutto o lotto e o sopravive a-o traspòrto, a-o sollevamento e a-o tiâ inta manipolaçion.

Controllo da mescciua (conscistensa de spessixe):Controllemmo o rappòrto çemento/aggregou/ægua e a discipliña do batching pe colpî a denscitæ speçificâ e redue a segregaçion ch'a peu creâ de zòne debole e un peiso sommerso variabile.
Adattamento de rinfòrso-in çimma (prevençion de sciortie):O poxiçionamento da ræ/gaggia o l'é controllou avanti o collocamento do ciumento pe prevegnî che e aree sottî do pòsto se sciorban tanto che se leva ò che s'impattan into cortî.
Gestion da induçion (controllo de crenatue):A induçion à tempo/temperatua a l’é gestia pe redue a crenatua de retraçion che de spesso a se mostra dòppo a spediçion ò dòppo i primmi pöchi çicli de manipolaçion.
Regole de manipolaçion (danni a-o bòrdo e a-a fin):I ponti de sollevamento, a proteçion di bòrdi e a proteçion de l'estremitæ son applicæ pe redue o scheuggiamento a-e estremitæ do revestimento-donde i danni ciù de spesso pòrtan à di retardi inta reparaçion do scito.

Compatibilitæ co-o giunto e a saldatua in sciô campo – construto pe-a construçion in sciô mâ

In sce'nna diffuxon offshore, o cannaggio CWC o l'é sôo che "bon" s'ono rallenta a saldatua e o revestimento de giunti in sciô campo. O ciumento o protezze o cannæ in sciô fondo do mâ, ma se e estremitæ no son inandiæ correttamente, e equipaggi perdan de oe à sciortî o ciumento, à reparâ i danni a-i bòrdi, e à travaggiâ torna l'articolaçion do campo-exattamente donde o reisego de programmaçion e o reisego de refuo son ciù erti.

Comme Octal Pipe o fa o Revestimento de Peiso do Beton prattico pe-a construçion in sciô mâ?

De estremitæ libere de cimento-che correspondan a-a vea prattica de saldatua

Taggio de cimento (CWC-longhixe libera):Mantegnemmo unna distansa fissa libera de ciumento-da-a fin do cannæ a-o comenso do ciumento, pe commun200-400 mm pe estremmitæ(ò comme o speçifica o seu progetto). Sto fæto o dà assæ de spaçio pemorsetti de linea-up, staçioin de saldatua interne/esterne e attressi de manipolaçionsensa sciaccâ o cimento durante o fit-up.
Reduçion do revestimento anticorroxon (3LPE/FBE/3LPP):De drento a-a zòna libera de cimento-, o revestimento de corroxon o l'é ascì controllou con un taggio separou pe-o travaggio de giunto in sciô campo. Pe-a ciù parte di programmi offshore, Octal o detëgne o3LPE (ò 3LPP/FBE) de taggio a-a fin do sciaccotipicamente in gio à150-250 mm(ò pe-o vòstro scistema de revestimento de giunto de campo), lasciando unna fascia d'äsâ coerente nuda-pe-a saldatua e dapeu unna tranxiçion netta pe-o revestimento de giunto de campo-.
Tranxiçioin controllæ (nisciun "bordo sciätou"):A terminaçion do ciumento a l'é modellâ e protetta de mainea che o bòrdo o segge stabile traverso a manipolaçion da linia de sollevamento, carrego e feugo-. O bòrdo do revestimento de corroxon o l'é mantegnuo ascì netto e mesurabile, coscì che l'equipaggio de l'articolaçion do campo o peu preparâ, rescädâ e applicâ di scistemi de maniche / eposcidichi liquidi sensa inseguî di bòrdi irregolari ò travaggiâ torna e aree dannezæ.

Profilo de fin construto pe proteze o bòrdo do revestimento

O ponto de danno ciù commun o l'é o bòrdo do ciumento tanto che se carrega, a manipolaçion di cannæ e a sciortia. Octal o deuvia unprofilo de sfacciata de fin / conoe proteçion di bòrdi coscì che a terminaçion do ciumento a l'é ciù pöco probabile de crevâse ò de spazzâse. Quello o veu dî ciù pöche reparaçioin in sciô ponte e ciù pöco reisego d'espoñe o revestimento de corroxon a-o taggio.

Compatibilitæ co-i scistemi de revestimento de giunte in sciô campo

Di despægi progetti deuvian di despægi metodi de giunçion in sciô campo (maniche à retraçion à cado, scistemi eposcidichi liquidi/PU, ò soluçioin compatibile con 3LPP/3LPE). Ottale o coordina o taggio do cannæ CWC, a preparaçion da superfiçie e o profî de tranxiçion coscì che o seuscistema de revestimento de giunto de campo o peu ëse applicou sensa scombatte o ciumento. Se gh'é de beseugno, poemmo fornî di disegni che mostran a longhixe de taggio, l'accumulo do revestimento-up e a zöna de tranxiçion congiunta-coscì che o contrattô de saldatua e l'equipaggio de revestimento travaggian da-o mæximo referimento.

Progettou in sciâ manipolaçion, no solo che in sciâ prestaçion de laboratöio

O cannæ in sciô mâ o se mescia traverso ciù ascensoî-cortî de moin, pòrto, carrego de nave, linia de fuogo, stinger. Octal o se conçentra in scê fase “in-tra”: bòrdi de ciumento stabili, segni ciæi, sciaccoe protette e imballaggi che reduxan i danni a-a fin. L'obiettivo o l'é sencio:meno travaggio de tocco-in sciô barco, tasso de posa ciù liscio, e ciù pöchi NCR provocæ da-o cannaggio CWC sciortio ò da-i taggi dannæ.

Un pacchetto responsabile: tubo de base + rivestimento de corroxon + CWC

A prestaçion di cannæ CWC a depende da quello ch'o l'é de sotta. Octal o fornisce o pacchetto comme unna portâ coordinâ-cannaggio de base + 3LPE + CWC + preparaçion de taggio/fin-donca o ligamme, a compatibilitæ e l'ispeçion son gestii sotta unna sola responsabilitæ incangio de ëse scompartii tra ciù fornitoî.

cwc pipe-octal pipe octalpipe CWC PIPE

Input de flottabilitæ e stabilitæ – Quello che ne serve da-o vòstro progetto

Input de flottabilitæ e stabilitæ – Quello che ne serve da-o vòstro progetto
O revestimento de peiso de ciumento o l'é de ræo "unna druessa pe tutti". O giusto progetto de cannæ revestii de CWC o depende da-o terren do fondo do mâ, da-e corrente, da-o metodo de pòsto e da-o scistema de revestimento anti-corroxon sotta o ciumento
Pe çittâ e inzegnê Octal .rivestimento de peiso de cimento do conduto (CWC)correttamente, pe commun confermemmo i elementi chì sotta:

Input accattâ / EPC	Perché o l'importa pe-o CWC	Quello che Octal o restituisce .
Tubo OD / WT / longhixe & qualitæ d'äsâ	Determina o peiso sommerso e o stress de manipolaçion	Propòsta de spessore e denscitæ do CWC (drento a gamma do progetto)
Scistema anticorroxon (FBE / 3LPE / 3LPP)	O ligamme do concreto e o reisego de delaminaçion à longo termine	Preparaçion da superfiçie + cian de ligamme e portâ de test
Profonditæ de l'ægua / corrente / condiçion do fondo do mâ	Guida o reisego de montâ e a domanda de flottabilitæ negativa	Feuggio de contròllo da flottabilitæ / stabilitæ (speçifico pe-o progetto-)
Metodo d'installaçion (S-posta / J-posta / tiâ in sciâ riva / attraversamento da paludde)	Controlla l'espoxiçion à l'impatto, a-a curvatua e à l'abraxon	Opçion de rinfòrso (ræ / fibra) & obiettivi de duata
Cian de giunçioin in sciô campo (proçedua de saldatua, metodo de revestimento in scê giunçioin)	Prevëgne i "ponti deboli" a-e saldatue de çirconferensa	Cimento-estremmitæ libere + soluçion de bisello/sfacciato
Progettaçion CP (sacrificâ / ICCP) & tipo anodo	Integra i anodi into revestimento sensa retravaggio	Cian d'incorporaçion e de ligamme elettrico de l'anòdo

Denscitæ do revestimento de peiso do cimentoo l’é un di pöchi parametri che cangia direttamente in scî carcoli de stabilitæ in fondo -. I accattanti dovieivan bloccâ denscitæ e druessa insemme in sciô RFQ de mainea che o peiso sommerso consegnou o corresponde à l'intençion do progetto de l'installaçion.

Quello che l'accattâ o speçifica	Quello ch'o contròlla in sciô scito
Denscitæ do revestimento de peiso do cimento (kg/m3)	Peiso sommerso pe metro (stabilitæ)
Spessore do rivestimento (mm)	Peiso totale + livello de proteçion mecanica
Base de tolleransa / açettaçion (se neçessäio)	Se "vexin assæ" o l'é açettabile a-o reçeive

Clicca pe ammiâ o video de spediçion di cannæ CWC de Octal Pipe↓

Tubo CWCControllo e verifica da qualitæ

Octal Pipe o l'implementa di rigoî protocòlli QA/QC pe garantî l'intreghitæ e a prestaçion deRevestimento de cannæ CWCapplicaçioin:

Test de spessixe e de comprescion: Confermâ che a denscitæ do cimento e a rescistensa a-a comprescion soddisfan i livelli speçificæ pe-a flottabilitæ e o portâ de carrega-.
Test de ligamme: Validâ unna fòrte adexon tra o seu de ciumento e o revestimento anti-sottostante pe prevegnî a delaminaçion.
Controlli de dimenscioin: Asseguâ che a spessore uniforme do revestimento e a geometria complesciva seggian allinæ co-e tolleranse do progetto.
Deteçion de festivitæ: Identificâ e rettificâ ògni difetto ò veuo into seu de base anti-corroxon pe unna proteçion completa.
Scimolaçion da flottabilitæ: Scimolâ e condiçioin do mondo reale-pe verificâ a rescistensa à l’elevaçion e a stabilitæ inte di ambienti sommersi.

CWC pipe wall thickness measurement and dimensional inspection CWC concrete weight coated pipe length and wall thickness inspection

Applicaçioin d’inzegneria(Conduto / Conduto de Rivestimento de Peso de Beton)

Seçion de applicaçioin	Condiçioin do scito do travaggio reale-	Perché o revestimento de peiso de cimento o l'é speçificou	Focus de fornitua de cannæ octale
Conduti sottomarin	E corrente e l'açion de onde peuan provocâ l'elevaçion e o movimento laterale durante o lay; contatto/trascinamento do fondo do mâ durante o poxiçionamento	Revestimento de peiso de cimento pe condutoazzonta unna flottabilitæ negativa e unna scheuggioa esterna ch'a protezze o seu anti-corroxon	Construçion coerente-up e tranxiçioin de fin nette; concreto-estremitæ libere pe l'accesso a-a saldatua (quande speçificou)
Vixin a-a còsta e a-o desbarco	Tiâ-in in sce di rolli/arrembi, abraxon de zòne de marea, eroxon da còsta e reisego d'impatto	E seçioin de cannæ de revestimento de peiso de cimento rescistan a-o tiâ-inte l'abraxon e s'arrestan assettæ traverso i çicli de marea/onda	Longhixe de taggio + proteçion de fin allinâ co-a prattica da staçion de saldatua de tiâ-in (quande a l'é speçificâ)
Traversamenti de paludde / paludde	I seu flottanti e o terren mollo peuan tiâ sciù a linia dòppo o repiggio; o reisego d'espoxiçion o l'aumenta co-i cangiamenti da töa d'ægua	O revestimento de peiso de ciumento pe-o conduto o l'accresce o peiso sommerso pe prevegnî a flottaçion e o movimento	I obiettivi de spessixe/despescitæ abbinati à l'intençion de stabilitæ; contròllo de rinfòrso pe redue a crepatua/a sciortia
Traversamenti de sciummi	E alluvioin stagionæ, o flusso à erta speditessa, o scorso o peu espoñe o cannâ e o cangiamento de l'allineamento	E seçioin de conduto de revestimento de peiso de cimento contrastan l'elevaçion e forniscian unna proteçion mecanica quande a covertua a vëgne persa	Finiçion de fin repetibile pe saldatua spedia in sciô campo + rivestimento de giunto in sciô campo; regole de manipolaçion pe schivâ di danni a-i bòrdi
Installaçioin d'ægua fonda	Longhi spanteghi de pòsto, manipolaçion repetua, requixiti de stabilitæ inte l'ægua fonda	O revestimento de peiso de ciumento o l'aggiutta à mantegnî a stabilitæ in sciô fondo-e e o protezze o revestimento pe di longhi çicli d'installaçion	Uniformitæ + discipliña de manipolaçion pe redue o scippamento into sollevamento/traspòrto; portâ d'ispeçion pe PO/ITP quande l'é neçessäio

Avvantaggi ciave do cannaggio Octal Cannaggio revestio CWC

L'avvantaggio CWC de Octal Pipe o ne vëgne da quello ch'o l'écontrollou in sciô pavimento da buttega .-i pasci che prevëgnan i tipichi problemi de CWC in sciô mâ (variansa de peiso, sciortia di bòrdi, crenatue dòppo a spediçion, e danni de tranxiçion fin-che rallentan a saldatua).

L'accumulo de peiso-controllou comme scistema (denscitæ + spessore + rinfòrso):Inta cianta, o batching e o collocamento son gestii de mainea che a denscitæ e a druessa arrestan in linia con l'intençion de stabilitæ, e o rinfòrso o l'é poxiçionou pe schivâ de zòne debole do pòsto. Coscì l'é comme Octal Pipe o redue a variaçion "mæxima speçifiçitæ, peiso despægio pe metro" ch'a l'impoñe di re-controlli durante l'installaçion.(I registri de spessixe/despescitæ peuan ëse fornii quande son speçificæ inte PO/ITP.)

A discipliña de l'interfaccia avanti che o concreto o segge applicou:Tanti fallimenti comensan da l'interfaccia, no into mæximo concreto. Octal Pipe o l'exeguisce a conferma do revestimento de base-e e o contròllo da condiçion da superfiçie avanti o collocamento do ciumento, coscì che o seu de ciumento o se liga correttamente incangio de levâse ciù tardi comme sciortie ò ponti cavi sotta carreghe de manipolaçion.

E tranxiçioin de fin construte pe-a realtæ da saldatua (no solo che l'apparensa de fabrica):I retardi de costo ciù erti-pe-o sòlito avvëgnan a-e estremitæ-bòrdi sciäti, tranxiçioin sciortie ò taggi che no correspondan a-a staçion de saldatua. Octal Pipe o contròlla a longhixe de l'estremitæ libera do ciumento-e e o profî de tranxiçion coscì che l'adattamento-up, e morse, e o travaggio de revestimento de giunto in sciô campo peuan anâ avanti sensa rompî o ciumento in sciô bòrdo.(Reduçion finâ e profî pe PO/ITP.)

I contròlli de cura e de manipolaçion progettæ in scî danni do traspòrto:O CWC de spesso o l'aspëta ben a-o spediçion e o no fonçioña tanto che se mescia o cortî, o camioin ò o sollevamento do pòrto. Octal Pipe o l'amministra e condiçioin de induçion e o l'applica a discipliña de manipolaçion (ponti de sollevamento, regole d'impilamento, proteçion di bòrdi/estremitæ) pe redue a micro-crescitua e a sciortia di bòrdi che sedonca creieivan de reparaçioin do scito e di retardi d'açettaçion.

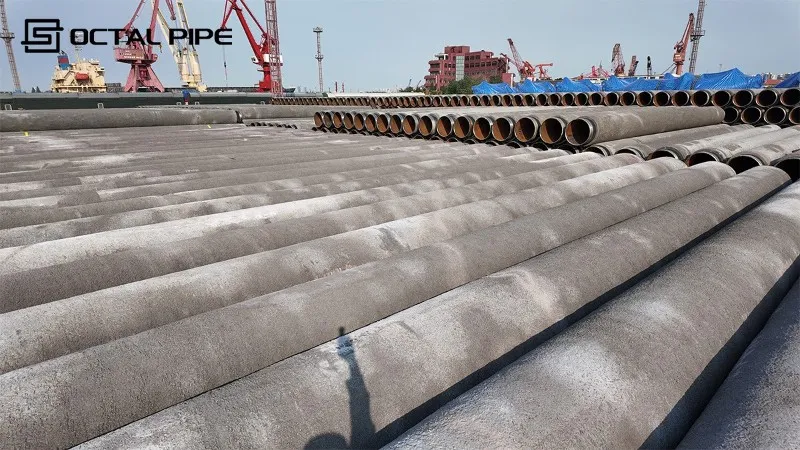

CWC pipe being hoisted to transport truck CWC pipe stock stacking for shipment by order

Contattâ oua

FAQ

Q1 - Perché deuviâ o revestimento de peiso de cimento in scî conduti in sciô mâ?

A: Revestimento de peiso de cimentoazzonzeflottabilitæ negativae o megioa .stabilitæ de fondo in sce -, con aggiuttâ o conduto à resciste à l'elevaçion da-e corrente e da-e onde e à stâ stabile in sciô fondo do mâ.

Q2 - Comm'o l'é poscibile çerne a spessore e a denscitæ do CWC?

A:Son seleçionæ in sciâ base do bersaliopeso sommerso, critëi de stabilitæ, profonditæ/corrente de l'ægua, metodo de posa, e scistema de revestimento (FBE/3LPE/3LPP), coscì che a linia a soddisfa i margini de stabilitæ sensa un costo inutile.

Q3:O CWC o peu ëse applicou in sce 3LPE/FBE e permette ancon a saldatua in sciô pòsto?

A:Sì-O cannaggio ottale o fornisce CWC in sce3LPE/FBE/3LPPconciumento controllou-estremitæ libere e taggi de revestimento, coscì a saldatua de çirconferensa e o revestimento de giunti in sciô campo peuan ëse fæti de mainea netta sensa scicciâ o cimento.
