Tubo de travaggio

Tubo de travaggiol'é un tubolare de strinche de travaggio d'äsâ con de estremitæ descazzæ e di giunti de attressi saldæ, produto e ispeçionou à API Spec 5DP coscì che l'approvvixonamento o pòsse bloccâ l'açettaçion, a tracciabilitæ e l'affidabilitæ de make-up avanti che o cannaggio o l'arrive a-o rig.

Comme produttô de cannæ de trivellaçion, Octal Pipe o se conçentra in scî ponti de guasto controllabili-saldatua de giunti de strumenti, intreghitæ do filetto, e registri de livello de spediçion-perché a ciù parte di retardi de l'apparecchiaçion a comensa a-a connescion, no a-o còrpo do cannæ co-a produçion d5 còrpi de cannæ, speçificaçion API 7-1 pe-i elementi de stemma de travaggio rotativo, e speçificaçion API 7-2 pe-e connescioin de giunçioin de attressi. Sto fæto o l’assegua a rescistensa mecanica, a preçixon dimenscionale e l’intercambiabilitæ co-i appægi de trivellaçion internaçionali.

In termini d'accattâ reali, i problemi co-i cannæ de trivellaçion pe commun no comensan co-o fosso-commensan co-oportâ de PSL/graddo no ciæo, connescioin/articolaçioin de attressi no correspondente, e registri d'ispeçion mancantiche rallentan i contròlli che vëgnan e crean di retardi da-a parte rig-. Octal fornisce API 5DP tubo de travaggio comme unaçettaçion-pacchetto pronto: input RFQ ciæi (pe mezo de l'API RP 7G comme referensa de seleçion), portâ d'ispeçion definia e un pacchetto de documenti ch'o redue o retravaggio e l'argomento ciù tardi.

I cannæ de travaggio son a strinca de travaggio ch'a conliga o scistema rotativo de superfiçie a-o bit e a-o gruppo do pertuso de fondo (BHA). Inta trivellaçion normale, o l’exeguisce træ fonçioin into mæximo tempo. Pe primma cösa, o trasmette a torsion rotativa e RPM da l’açionamento de d’ato ò da-a töa rotativa pe mezo de connescioin de giunto de l’attresso-pe girâ o bit. In segondo leugo, o pòrta unna carrega assiale (peiso-in sce-bit) e a curvatua tanto che a trajettöia do forâ a cangia e a strinca a se contatta co-o forâ. In terso leugo, o fonçioña comme o conduto de prescion pe-o fluido de trivellaçion: a bratta a ven pompâ zu da-o cannæ de trivellaçion a-e bozze do bit, dapeu a torna in sce l'anello pe trasportâ e taggi, controllâ a prescion, freî o bit e stabilizzâ o beuggio.

Dæto che l'ambiente do fosso o no l'é staçionäio-, a strinca de travaggio a l'é espòsta delongo à de respòste dinamiche che se mostran inta figua: vibraçion assiale e scosso (rebond de bit), vibraçion laterale e impatto (curvatua e contatto co-a miagia) e vibraçion torçionale. A vibraçion torçionale a peu sviluppâse inte stick-slip, donde o bit o rallenta ò o se ferma pe un momento tanto che a rotaçion da superfiçie a va avanti, e dapeu o se relascia à l’impruviso-creando unn’erta torsion de çimma e accelerando a fadiga inte connescioin e inte zöne de tranxiçion. O vortixe do bit o l’é unn’instabilitæ laterale donde o bit/BHA o preçede in gio a-a linia çentrale do beuggio; o vortixe avanti e inderê descrivan di despægi modelli de rotaçion/contatto e peuan provocâ l’usura spedia do taggiatô e i danni a-a connescion. Pe questo o l'é che a seleçion e l'ispeçion di cannæ de trivellaçion son guiddæ da l'intreghitæ da connescion, da-a coerensa dimenscionale e da-a tracciabilitæ, no solo che da-o OD e da-a druessa da miagia.

Costruto da un produttô de cannæ de trivellaçion à API Spec 5DP coscì che l'approvvixonamento o pòsse bloccâ l'açettaçion, o cado-a--tracciabilitæ de articolaçioin, e compoñe l'affidabilitæ avanti che o cannæ o l'arrive a-o rig.

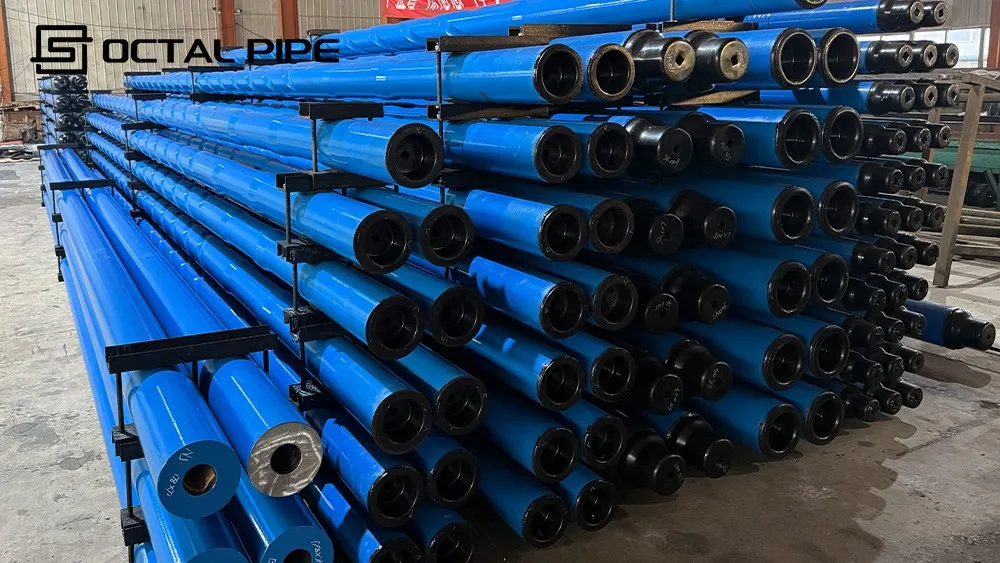

Dimenscioin di cannæ de travaggio

Speçificaçion do cannæ de travaggio API 5DP (Graddi, Dimenscioin, Connescioin)

• Seleçion do graddo: Abbinâ E75/X95/G105/S135 a-o programma de torsion, tenscion e profonditæ de trivellaçion atteiso.
• Possi açidi / corroscivi: Stato tendensa à CO2/H2S coscì che e opçioin de proteçion e l'ambito de l'ispeçion peuan ëse allinæ (quande speçificæ).
• Controllo do reisego de connescion: çerne o tipo de articolaçion de l'attresso e a prattica de trucco pe redue i danni a-e spalle e a-e spalle.
• Reçeive a ciæitæ: domandan unn'identificaçion commun à livello- + lista d'imballaggio pe-o conteggio spedio e l'açettaçion do cortî.

Octal Pipe o va apreuvo à unna sequensa de produçion streita e tracciabile pe garantî l'intreghitæ mecanica e a rescistensa a-a fadiga:

1. Produçion d'acciaio & Rollaggio de cannæ

• Cannæ d'äsâ in lega sensa cuxe (35CrMo, 40Cr, 4137H, 4145H) con chimica controllâ.
• A fuxon e o perforaçion continui garantiscian unna struttua uniforme do gran.

2. Sciortî

• E estremitæ di cannæ vëgnan rescädæ e forgæ inte de forme de Desturbo Interno (IU), Desturbo Esterno (EU) ò Desturbo Interno-Esterno (IEU).
• L’upsetting o l’accresce l’area de seçion trasversale-pe-a saldatua de l’articolaçion de l’attresso, e o megioa a fòrsa de connescion.

3. Trattamento de calô

• L'asciorbimento e a temperatua forniscian a rescistensa a-a resa/traçion neçessäia (pe exempio, S135 Ciù grande ò pægio à 135.000 psi).
• I çicli de forno controllæ garantiscian unna duessa uniforme inte tutta a longhixe do cannæ.

4. Saldatua à friçion

• A friçion de preçixon-a saldatua a l’azzonze e giunçioin de l’attresso a-o còrpo do cannæ descazzuo.
• A zöna de saldatua a subisce un trattamento termico particolâ pe ottegnî un ligamme metallurgico perfetto.

5. Lavoraçion e filettatua

• Fî API 7-2 (NC, IF, REG, FH) taggiæ con preçixon CNC.
• Revestimento de fosfato e placcatua de rammo applicæ pe redue a sciortia.

6. Banda dura & Proteçion da superfiçie

• A banda dura à base de Fe, carburo de Cr{1}} ò Nb a l’estende a rescistensa à l’usura.
• Revestimento finâ con di inibitoî de ruggixe pe-a proteçion do traspòrto/conservaçion.

• Connescioin standard:API NC, SE, FH, REG
• Connescioin premium:XTTM, HTTM, doggio-fil à spalla (pe-a rescistensa a-a torsion e a-a fadiga)
• Banda dura:Uso-seu de proteçion applicæ a-e giunçioin di attressi, con redue a frequensa de sostituçion do pavimento de l'apparecchiaçion.
• Trattamenti de superfiçie:Revestimenti de rammo, fosfato, anti-galling.

Connescioin de cannæ de travaggio API 5DP e giunti de attressideçidde se a vòstra strinca a se compensa sensa problemi in sciô rig-ò se a se trasforma inte tempo de retravaggio e d’attesa. I ciù tanti "problemi de scito" ne vëgnan da uña de træ carense d'appalto: odenominaçion de connescion errâ, dimenscioin de l’articolaçion di attressi che no correspondan a-i attressi de manipolaçion, òmancante a preuva do contròllo do fî.

Cosa mette in sciô PO (coscì che Octal o pòsse fornîlo comme scistema abbinao):

• Tipo de connescion:NC / SE / REG / FH (ò o seu standard esatto de flòtta)
• Cian de pin/scatoa:confermâ l'orientamento do pin/scatoa e e neçescitæ de crossover
• Limiti de l'articolaçion de l'attresso:OD de giunto de strumento + vincoli de spaçio pe pinza / area de l'ascensô
• Opçioin de desgasto (solo se neçessäio):striscion dura, revestimento interno, prattica anti-aggiâ

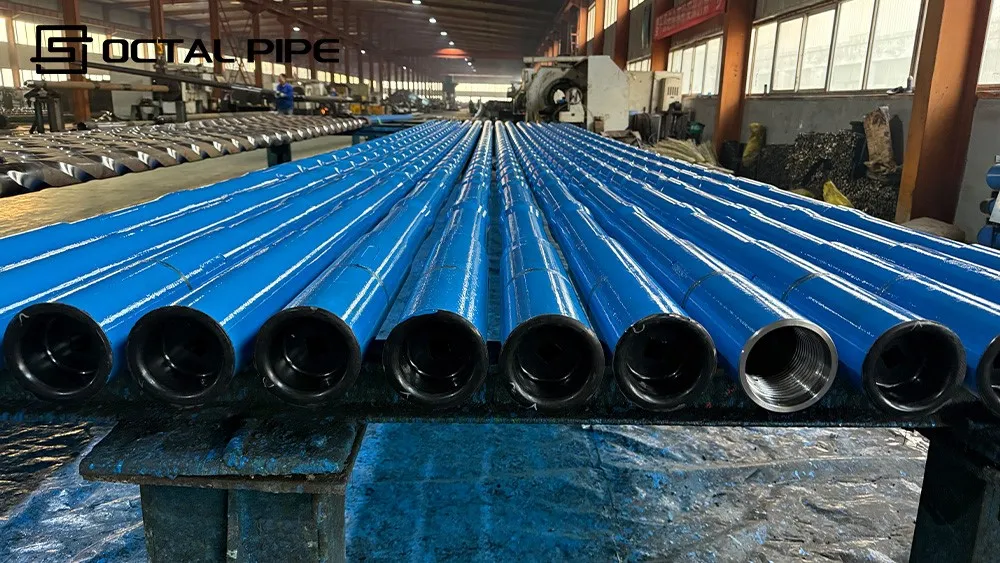

• Portâ de proteçion:protettoî de fî incluxi (pin & scatoa)

Comme Octal o redue i problemi (speçifichi, no generichi):

• Confermemmo ocian de connescion e limiti de giunçion de l'attresso avanti da produçiondonca o cannaggio consegnou o corresponde a-a vòstra prattica de rig, no à un fî "predefinio".
• Ògni spediçion a comprendetracciabilitæ + registri dimenscionali, epreuva de mesuaçion de fî quande speçificâ-coscì l'ispeçion ch'a l'arriva a peu desconnectâse sensa anâ apreuvo à l'email.
• I protettoî de fî e o bundling stabile vëgnan trattæ comme parte do contròllo do reisego d’açettaçion, perché a ciù parte di problemi de make-up comensan inta manipolaçion, no inta metallurgia.

acquisiçion-primmo + Controlli ottali:

I danni a-o pavimento de l'apparecchiaçion pe commun ne vëgnan da di attressi de manipolaçion no correspondenti, da unn'impostaçion errâ da pinza ò da un trucco no controllou. Octal Pipe o fornisce o cannaggio de trivellaçion con de opçioin de connescion (NC/IF/REG/FH e premium doggio-spalla) e di trattamenti de superfiçie (fosfataçion/placcatua de rammo) coscì che a strinca a fonçioña nettamente con di appægi de manipolaçion standard.

Tocca Referensa de dimenscion do travaggio (pe-o filettaggio de buttega, no pe-o cannaggio de travaggio petrolifero)

E seguente domande "dimenscion do travaggio do robinetto" fan referimento a-e dimenscioin do travaggio do robinetto deuviæ pe taggiâ i fî NPT inte un ambiente d'offiçina; no son de cannæ de trivellaçion OD/speçificaçioin de connescion. Pe referensa spedia: 1/8′′ NPT trapano à rubinetto o l'é pe commun11/32′′ (0,344′′ / 8,73 mm), 1/4′′ NPT o l’é .7/16′′ (0,438′′ / 11,11 mm), e 3/8′′ NPT o l’é .37/64′′ (0,578′′ / 14,68 mm)-verificâ delongo co-o grafico do produttô do tap pe-a serie esatta di fî e a perçentuale de fî.

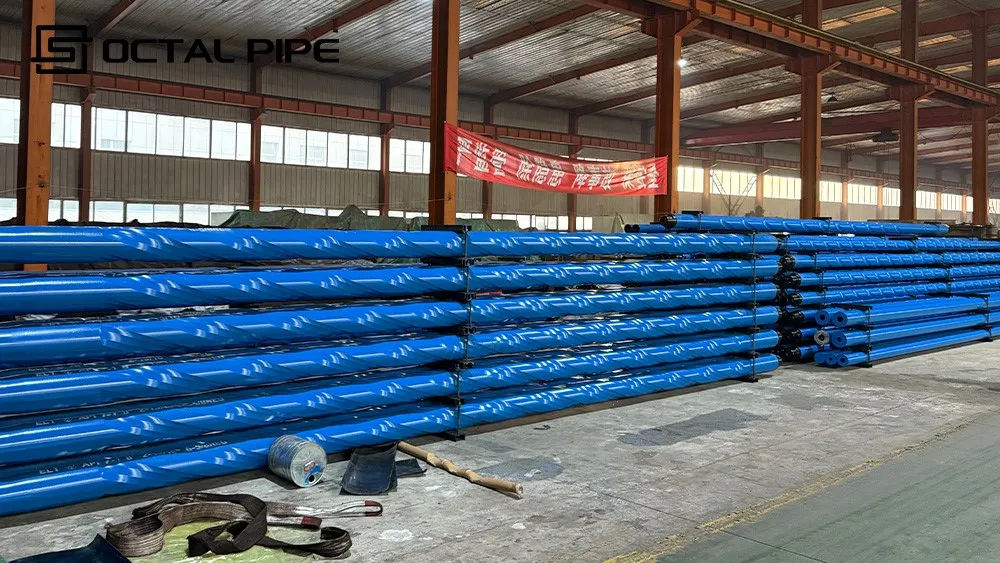

Diversci graddi de cannæ de trivellaçion son progettæ pe de speçifiche condiçioin de pòsso:

• E75:Reisa Ciù grande ò pægia à 75.000 psi. Adatto pe possi de profonditæ pöco profonda/meza-.
• X95:Reisa Ciù grande ò pægia à 95.000 psi. Grado pe-o propòxito geneâ-con unna megio durezza.
• G105:Reisa Ciù grande ò pægia à 105.000 psi. Utilizzæ inte di possi ciù fondi ò de carreghe ciù erte.
• S135:Reisa Ciù grande ò pægia à 135.000 psi. Neçessäio pe-i possi fondi e e condiçioin de HPHT.

Parametri mecanichi ciave (pe API 7-1 / 5DP):

• Rescistensa a-a traçion:Verificou pe mezo de verifiche destruttive pe ògni graddo.
• Durezza à l'impatto:E preuve de tacca V{0}} de Charpy à de temperatue critiche.
• Controllo da duessa:Giunçioin de attressi 285–341 HB tipiche; durezza do còrpo streitamente regolâ.
• Prestaçioin de fadiga:Zòna de saldatua de l'articolaçion/còrpo de l'attresso verificâ pe-a rescistensa a-o carrego çiclico.

L'appalto o no l'à de beseugno de unna formolaçion "QA streita". T'æ beseugnocritëi d'açettaçion numerichie un .pacchetto de documentiche o mostra i exiti mesuæ. Pe-o cannaggio de trivellaçion API 5DP (PSL-1 / PSL-2 / PSL-3), Octal o l'allinia a portâ d'ispeçion a-o seuPO/ITP, dapeu o consegna di registri che correspondan a-i contròlli che i vòstri ispettoî fan effettivamente.

IT Pacchetto de documenti 10204 3.1/3.2 (quande o l'é speçificou):MTC/CMTR co-o numero de cado, a chimica, i exiti mecanichi e a mappatua da tracciabilitæ inta lista de spediçioin.

Fornitue de cannæ octaleTubo de travaggio API 5DPpe-i programmi de trivellaçion donde i accattanti se preoccupan ciù pöco de "cannæ de trivellaçion in geneâ" e de ciù decompatibilitæ de connescion, reisego de stanchezza e papê d'açettaçionche no rallentià o rig.

Possi deviæ e direçionæ (donde a fadiga e l'usura de l'articolaçion de l'attresso se mostran primma)

E gambe de can e i çicli repetui castigan e connescioin. L'errô d'accattâ ciù commun o l'é de commandâ o cannæ sensa serrâ ocian de connescion + limiti de giunçion de l'attresso, dapeu descrovî l’incompatibilitæ durante o trucco-.

• Approccio pe-o cannæ octale:confermâ a denominaçion esatta da connescion e i vincoli de giunçion de l’attresso into PO, dapeu sostegnî l’açettaçion con de preuve d’ispeçion/mesuaçion do fî quande l’é speçificou, coscì che «o no compensa» o no vëgne un problema de tempo de rig-.

A logistica offshore e multi-manipolaçion (donde i fî vëgnan dannezæ primma che quarchedun o se n'accapisce)

Quande o cannaggio o l'é tiou sciù, misso in scena, e stramuou ciù vòtte, "o pâ ben à l'arrivo" de spesso o se trasforma inte di danni a-i pin/scato che compariscian sôo che in sciô rig.

• Approccio pe-o cannæ octale:trattâ a proteçion comme parte da QA-protettoî de fî + fasciamento stabile + marcaggio ciæo pe dimenscion/graddo/longhixe-coscì che o vòstro cortî de reçeçion o no mesccia e speçifiche e a vòstra squaddra a no l'é apreuvo à resòlve i danni da spediçion.

Serviçio açido / fluidi de trivellaçion corroscivi (donde a corroxon interna a vëgne o costo ascoso)

Inti possi conH2S/CO2, cloruri erti ò fluidi de trivellaçion aggrescivi, i guasti di cannæ de trivellaçion de spesso comensan comme corroxon interna ò fossou ben ben avanti che a strinca a "a l'aspëta mâ" à l'estranxeo-e dapeu se mostran comme un refuo tempoio durante l'ispeçion ò un tempo de fermâse inatteiso.

• Approccio pe-o cannæ octale:scoppiemmo l'ordine in gio a-o vòstro ambiente reale (driver de fluido/corroxon + temperatua), dapeu fornimmo o cannaggio de trivellaçion API 5DP con unispeçion-pacchetto prontoche sostëgne l'açettaçion (MTC/CMTR + exiti mecanichi, ciùNDT e opçioin de revestimento interno quande son speçificæ into PO/ITP), donca i accattâ de serviçi corroscivi-no se basan in scê congettue.

Pe-i contraentæ de EPC e de trivellaçion che confrontanCiña produttoî de cannæ de travaggioefornitoî de cannæ de trivellaçion, a deçixon pe commun a se reduxe a-a discipliña da tracciabilitæ (mappatua congiunta do cado-à-), a proteçion da connescion into traspòrto e se i registri de QA peuan ëse archiviæ direttamente into scistema do progetto (quande speçificæ inte PO/ITP).

1. Qualitæ de saldatua de l'articolaçion de l'attresso (o vero hotspot strutturale)

2. O cannæ de trivellaçion de ræo o fallisce into mezo do còrpo primma-i problemi pe commun se conçentran d'in gio a-ogiunto de strumento / zona de saldatuaperché o pòrta di çicli de make-up, de torsion e de curvatua. Octal Pipe o ô contròlla trattando l'articolaçion de l'attresso comme un passo critico de proçesso, no unn'azzonta de mercançie, e i registri de spediçioin ligan o travaggio de l'articolaçion de l'attresso torna a-o lotto, de mainea che l'açettaçion a no se basa in sce "looks OK".

3. Trattamento termico & coerensa de qualitæ (perché "API 5DP" o l'à ancon de beseugno de preuve)

4. Accattâ un cannæ de travaggio API 5DP o no l'é solo accattâ unn'etichetta-o l'é accattâprestaçioin mecaniche repetibilelotto à lotto. Octal Pipe o mantëgne a fornitua de qualitæ coerente pe mezo de unn'elaboraçion controllâ e o fornisce i exiti mecanichi into pacchetto de documenti coscì che l'appalto o pòsse approvâ co-e preuve, no co-e promesse do fornitô.

5. Lavoraçion di fî e discipliña de mesuaçion (se produxe l’affidabilitæ do make{0}}up)

6. I ciù tanti retardi de rig ne vëgnan da-i fî: sciortia, scarsa adattaçion, ò danni che porrieivan ëse stæti preventivi. Octal Pipe o tratta o contròllo di fî comme qualitæ de produçion-i fî son protetti inta manipolaçion e, quande o seu PO/ITP o ô domanda, a consegna a comprendepreuva de mesuaçion do fîcoscì a squaddra ch'a reçeive a peu firmâ sensa argomento.

7. L'imballaggio comme parte da qualitæ do proçesso (perché a spediçion a peu arroinâ o bon cannaggio)

8. Anche o cannæ fæto a-a perfeçion o peu ëse "fæto mâ" inta logistica. Pe quello Octal Pipe o tratta i protettoî, a stabilitæ de l'impacchetto e o marco pe dimenscion/graddo/longhixe comme parte do contròllo do proçesso-de mòddo che quello che reçeive o segge pronto à fonçionâ, e no "o l'à de beseugno de ëse ordinou e controllou torna".

Quande s'approvixonâ un cannæ de trivellaçion pe vendiâ pe un programma attivo, a mainea ciù spedia pe schivâ un refuo "no compenso" a l'é de çittâlo comme un scistema abbinao, no un cannæ generico. Stato OD/WT e Gamma (R1/R2/R3), graddo (E75/X95/G105/S135) e a denominaçion esatta de connescion (NC/IF/REG/FH ò spalla doggia premium), dapeu azzonze di vincoli pe-a giunçion de l’attresso (requixiti de spaçio pe-a manipolaçion de l’attresso e do protettô. Se o seu PO/ITP o domanda de preuve, ciammâ i registri in avanti-resultati da deriva (dimenscion do mandrin + passaggio/fallimento), mesuaçion do fî e portâ NDT solo quande l'é speçificou-de mòddo che a spediçion a l'arrive "approvaçion-pronta" incangio de attiva l'extraçiclo in.

Contattâ oua

Sta pagina a coprecampo petrolifero API 5DP tubo de trivellaçionpe-e strinche de forâ. I grafichi de dimenscioin do travaggio à rubinetto pe-i fî NPT son un argomento de travaggio separou e no fan parte de l’acquisto de cannæ de travaggio.

FAQ



Quæ a l'é a differensa tra API 5DP e API RP 7G pe l'accattâ di cannæ de trivellaçion?

API 5DPl'é ostandard d'accattâ e d'açettaçionpe-a portâ de produçion/ispeçion de cannæ de trivellaçion.API RP 7Gse deuvia ciù comme unreferensa de seleçion(quæ input da piggiâ in conscideraçion pe-i membri do stemma de travaggio e i limiti de fonçionamento). Inte RFQ, deuviâ o 5DP pe bloccâ l'açettaçion e deuviâ o pensceo 7G pe schivâ l'accattâ de connescioin erræ-graddo/sbaliou-.

Cosa dovieiva speçificâ quande compro o cannæ de trivellaçion API 5DP pe schivâ i retardi de make-up da-a parte do rig-?

SpeçificâDO/WT + Intervallo (R1/R2/R3), graddo, e l'exatto .denominaçion de connescion(NC/SE/REG/FH) ciùlimiti de l'articolaçion de l'attresso(spaçio OD/pinza). Azzonzeprotettoî de fîe indicâ de mainea ciæa quæ se segge portâ d'ispeçion neçessäia (prexempio, mesuaçion do fî/NDT) into PO de mainea che no vëgne "presonto" ninte.

Che documenti dovieivan vegnî co-o cannæ de trivellaçion API 5DP pe l'ispeçion ch'a l'arriva?

Almeno:MTC/CMTR (tracciabilitæ), registri dimenscionæ/drittietæ, e a lista d’imballaggio mappâ da .dimenscion/graddo/longhixe. Se o seu PO/ITP o ô domanda, azzonzepreuva de mesuaçion do fî, ciùRappòrti NDT/idrotest/impattosolo quande l'é speçificou-donca l'açettaçion a l'é basâ in scê preuve-, no in sce l'email-.

Comm’o se peu çerne e connescioin e i giunti di attressi pe-i programmi de trivellaçion con unna torsion deviâ ò erta-?

Into travaggio con unna torsion deviâ/erta-, i guasti e i retardi pe-o sòlito comensan a-oconnescion/giunto de strumentoarea, no o còrpo do tubo. Sceglie e connescioin che correspondan a-o vòstro standard de rig/flòtta, e dapeu bloccâ i vincoli de giunçion de l’attresso e i requixiti de manipolaçion (protettoî/imballaggio) pe redue i danni a-o fî e compensâ i refui; domandâ di registri d'ispeçion in ciù quande a vòstra stöia de fallimenti a ô giustifica.

Çertificaçioin



Çertificato CE

Çertificato ISO 9001

Çertificato API Q1

Çertificato ABS

Çertificato AP-5L

Çertificato API-5CT



Gamma OD: 2 3/8" – 6 5/8"

I graddi: E75, X95, G105, S135

Longhixe: R1 / R2 / R3

Tipi de sciäto:UI, UE, UEU

Connescioin:NC, SE, REG, FH, opçioin premium

Applicaçioin:Possi fondi, HPHT, in sciô mâ, trivellaçion direçionale
