Tubo sensa cuxi API 5L

API 5L Cannæ d'Acciaio Senza Cuxi-Tecnologia Avansâ de Produçion de Cannæ

Octal Pipe o produxe de soluçioin complete de cannæ de linia API 5L, che comprendan segge di cannæ d'äsâ sensa cuxe che quelli saldæ progettæ pe-i scistemi de traspòrto de petròlio e gas natuâ. E nòstre capaçitæ de produçion creuvan i livelli da API 5L Gr B à X80, disponibili tanto inti livelli de speçificaçion PSL1 comme PSL2. Sti cannæ chì en progettæ pe de applicaçioin exigente in sciâ tæra/offshore e pe di ambienti de serviçio açidi (condiçioin corroxive H2S co-a conformitæ NACE).
API 5L Line Pipe o serve e industrie do petròlio e do gas con de robuste soluçioin de conduto desgheuggeite pe despægi ambienti operativi. A construçion d'äsâ do carbònio a l'aderisce a-i requixiti API SPEC 5L, con garantî unna prestaçion segua inte condiçioin de temperatua estrema, ambienti corroscivi, e applicaçioin de serviçio açido che contëgnan H2S.

Tubo de linia d'äsâ sensa cuxi
Produto pe mezo de proçesci sensa cuxe arrotolæ à cado e à freido, disponibili inte di diametri fin à 40 inch. A construçion sensa cuxe a l’elimina e vulnerabilitæ da cuxia de saldatua, con fornî unn’intreghitæ strutturale superioe pe-e applicaçioin à erta prescion.

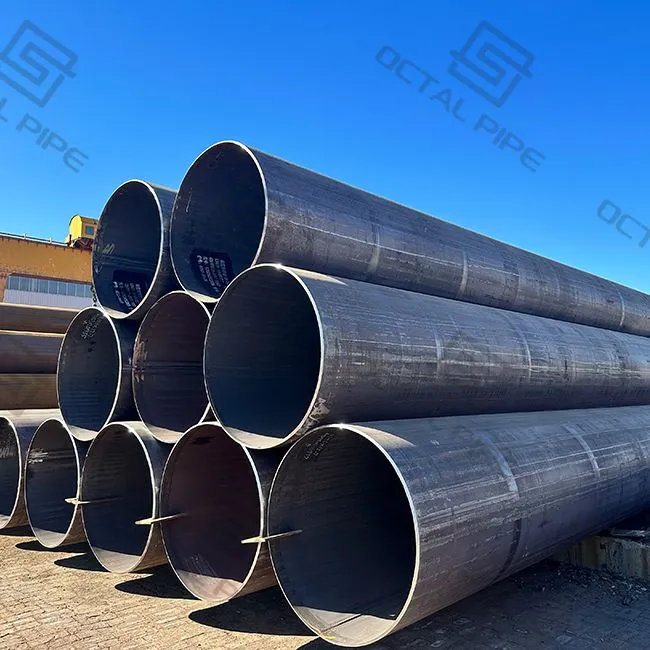

Tubo de linia d'äsâ saldou
Produto pe mezo de tecnologie avansæ de saldatua, compreiso i metodi ERW (saldatua à rescistensa elettrica), LSAW (saldatua à erco sommerso longitudinale) e SSAW (saldatua à erco sommerso à spirale), che offran de soluçioin econòmiche pe-e applicaçioin à prescion standard.
Clascificaçioin de qualitæ do materiale
Classe standard:Variante de serviçio açido API 5L Gr.B
Erta Rescistensa:API 5L X60, X65 PSL1/PSL2 LSAW cannæ de linia
Denominaçioin di suffissi PSL2:

• N: Normalizzou ò normalizzante rollou
• D: Asmortou e temperou
• M: Termomecanico arroto/formou
• S: Applicaçioin de serviçio açido (combinaçioin NS, QS, MS)
• R: Comme-condiçion rollâ

Speçificaçioin de cannæ de linia senza cuxie

• Conformitæ co-o standard: API SPEC 5L (ediçion corrente)
• Graddi disponibili: B, X42, X52, X56, X60, X65, X70 compreiso e variante de serviçio açido co-o suffisso S-
• Gamma de diametro esterno: da 1/2" à 40" (da 12,7mm à 1016mm)
• Spessore da miagia: Scheda 10 à Scheda 160
• Configuraçioin de fin: estremitæ sciaccae, estremitæ ciæe
• Longhixe standard: 6 metri (20 FT), 12 metri (40 FT), ò longhixe personalizzæ
• Trattamenti pe-a superfiçie: finiçion natuâ, vernixe, pittura negra, FBE, rivestimento de 3PE, opçioin de rivestimento e rivestimento
• Opçioin CRA: Acciaio a-o carbònio con revestimento ò mateiæ d'acciaio in lega fodræ

Speçificaçioin do cannæ de linia saldâ

• Metodi de saldatua: tecnologie ERW, LSAW, SSAW
• Capaçitæ de diametro: da 1/2" à 60" (da 12,7mm à 1524mm)
• Gamma de spessô da miagia: Scheda 10 à Scheda 160
• Tipi de estremmitæ: estremmitæ smussæ, estremmitæ ciæe
• Opçioin de longhixe: 6m, 12m, ò longhixe speçificæ da-o cliente-
• Applicaçioin de superfiçie: Natuâ, Vernizzou, Pittura Negra, 3PE, revestimenti FBE

Requixiti de compoxiçion chimica

A compoxiçion chimica do cannæ saldæ a mantëgne di parametri de contròllo ciù streiti à peto de variante perfette, con garantî de propietæ coerente do materiale inte tutto o proçesso de produçion. O contegnuo de carbònio, manganese, fòsforo e sorfo o l’é controllou con esattessa pe soddisfâ e speçificaçioin API 5L.

Proprietæ de prestaçioin mecaniche

E speçificaçioin da rescistensa a-a produçion e da rescistensa a-a traçion arrestan coerente tra e variante sensa cuxe e saldæ drento di livelli equivalenti. E propietæ mecaniche vëgnan verificæ pe mezo de protocòlli de test completi pe garantî a conformitæ co-i requixiti API 5L.

Tolleranse pe-o diametro esterno:
un. Diametri < 60,3mm (23⁄8"): Tolleransa do còrpo do cannæ ±0,5mm, Fin do cannæ ±0,5mm; Tolleransa a-a riondo 0,9mm (còrpo), 0,6mm (estremitæ)b. Diametri da 60,3mm à 610mm: Tolleransa do còrpo ±0,0075D (0mu ±1,6mm Arrotonda Meno ò pægio à 0,015D (còrpo), Meno ò pægio à 0,01D (estremitæ));
Tolleranse a-o spessô da miagia:

• < 4mm: +0.6mm, -0.5mm tolerance
• da 4mm à 10mm: tolleransa da -0,125t
• 10mm à 25mm: ±0,125t tolleransa
• Ciù grande ò pægio à 25mm: +3.7mm ò +0.1t (quello ciù grande), -3.0mm ò -0.1t (quello ciù grande)

Requixiti de dritessa:

• Deviaçion mascima da longhixe completa: 0.15% da longhixe totale
• Deviaçion de l’estremitæ do cannæ: Meno ò pægio à 0.3mm/metro
• Tolleransa de longhixe standard: ±200mm (generâ), ±25,4mm (applicaçioin particolæ)

Metodi de produçion de cannæ sensa cuxi
Proçesso à cado-arrotolou sensa cuxi:

Proçesso tiou à freido/arrotolou:Preparaçion do cannæ moæ → Ispeçion → Resciöo → Trattamento de fin → Decoraçion → Rettificaçion → Fosforizzaçion → Disegno/Rollaggio à freido → Nettezza & Degrassamento → Trattamento à calô → Lisciâ & Pastaggiâ → Lisciâ → Archiviaçion

Proçesci de produçion de cannæ saldæ
ERW Produçion ( Meno ò pægio à 24" diametro):

Produçion LSAW/JCOE (diametro 20"-40"):

Produçion SSAW (fin à 60" de diametro):
Desbocamento → Lisciâ → Giuntô à bobina → Lisciâ → Fresatua à bordi → Consegna → Pre-curvatua → Formaçion → Saldatua à tacco →Taggio à plasma → Saldatua à linguetta → Saldatua à linguetta → Saldatua à linguetta → Saldatua à linguetta → Saldatua à linguetta Remoçion→ Rettificaçion de saldatua → UT automatico→ X-Test à raggi→ Espanscion de l'estremitæ do cannæ→Test idrostatico →Facciatua/Smussaggio de l'estremitæ → Test à ultrasoin de metallo de base e de saldatua →Esamme de raggi e speçifiche de pellicola Rivestimento→Marcatua

Qualitæ da superfiçie:I cannæ ERW demostran unna finiçion de superfiçie superioe à peto de variante SAW apreuvo à un proçesso de saldatua ciù liscio e à un rinfòrso de saldatua reduto.
Caratteristiche do difetto:I difetti ERW en pe-o sòlito liniari e se peuan nottâ de lengê pe mezo de l’ispeçion à ultrasoin, tanto che i cannæ SAW peuan mostrâ di difetti volumetrichi da-i depòxiti de flusso.
Stress ch'o l'arresta:A produçion de ERW a resulta inte unna tenscion resciduale ciù bassa pe mezo de proçesci de deformaçion e dimenscionamento controllæ.
Duâ:I cannæ ERW offrivan unna megioabilitæ de reparaçion - I difetti de saldatua peuan ëse travaggiæ torna, tanto che e reparaçioin di difetti SAW peuan introdue di reiseghi de crenatue ò de corroxon.

Avvantaggi de cannæ sensa cuxi:

• Un gran inventäio de dimenscioin standard
• Flescibilitæ de quantitæ picciña inte ciù dimenscioin
• Capaçitæ de longhixe personalizzæ
• À dispoxiçion di mateiæ conformi a-o NACE MR 0175
• Orari de consegna spedii
• Capaçitæ de diametro grande pe mezo de l’espanscion à cado (fin à 40”)
• Tracciabilitæ completa do materiale e garançia da qualitæ

Avvantaggi di cannæ saldæ:

• Costo-soluçioin efficaçe de diametro grande
• Diverse opçioin de tecnologia de saldatua
• Capaçitæ de gamma de dimenscioin esteisa
• Preçixon dimenscionale coerente
• Programmaçion de produçion effiçente

Applicaçioin primmäie:

• Scistemi de conduti de trasmiscion do petròlio
• Ræ de distribuçion do gas natuâ
• Scistemi de recuggeita di campi petroliferi
• Cannæ de proçesso da raffineria
• Connescioin de piattaforme offshore
• Infrastruttua de traspòrto pe conduto

E speçificaçioin do cannæ de linia API 5L garantiscian unna prestaçion segua inti scistemi de traspòrto de cannæ inte tutte e industrie do petròlio e do gas, con soddisfâ i standard internaçionæ segge pe-i livelli de speçificaçioin do produto PSL1 che PSL2.

Tutti i produti son sottopòsti à de preuve complete, compreiso:

• Analixi da compoxiçion chimica
• Verifica de propietæ mecaniche
• Verifica no-destruttiva (NDT)
• Verifica de prescion idrostatica
• Ispeçion à ultrasoin
• Esamme à raggi X- (cannæ saldæ)
• Verifica dimenscionale

Speçificaçioin tecniche soggette à conferma a-o momento de l'ordine. Contattâ a nòstra squaddra d’inzegneria pe di requixiti speçifichi pe-e applicaçioin e unna documentaçion tecnica dettaggiâ.

Çertificaçioin



Çertificato CE

Çertificato ISO 9001

Çertificato API Q1

Çertificato ABS

Çertificato AP-5L

Çertificato API-5CT
