Tubo da caldâ

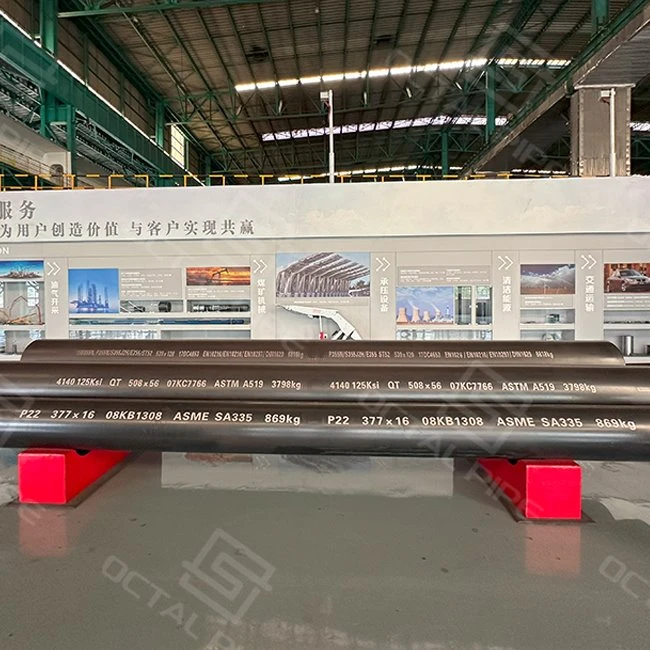

Tubo da caldâo l'é un cannaggio d'äsâ sensa cuxe progettou appoxitamente pe-o serviçio à erta-temperatua e erta-prescion.Acciaio à bassa lega Cr–Mo-progettou pe un serviçio à erta temperatua/erta prescion, donde a rescistensa à creep e a rescistensa à l’oscidaçion contròllan l’affidabilitæ do çiclo de vitta. In prattica, l'acquisto de "cannæ da caldâ" o l'é guiddou da-o livello (prexempio, P11/P22/P91), perché o progetto de lega + o trattamento termico determinan a prestaçion à longo termine sotta fonçion de vapô e fluido cado.

Azzonzendo cromo (Cr) e molibdeno (Mo) à l'äsâ, sti cannæ chì offrivan unn'ecceçionale rescistensa à erta temperatua, rescistensa a-o creep, rescistensa à l'oscidaçion e rescistensa a-a corroxon. Son deuviæ pe coscì inte di appægi critichi che manezzan o vapô, i fluidi cadi e i media corroscivi, comme e caldaie de çentre elettriche, i rescädatoî petrochimichi, i scangiatoî de calô e i conduti à prescion.
Con di anni d'esperiensa globale de fornitua de progetti, Octal Pipe o produxe e o fornisce di cannæ de caldâ in piña conformitæ co-i standard ASTM, ASME, DIN, EN. I graddi creuvan P1-P92 e P122, con garantî de soluçioin pe tutto, da-e caldaie convençionæ a-e unitæ ultra-supercritiche avansæ.

• ASME A335 / ASME SA335: Cannæ sensa cuxi in acciaio in lega ferritica pe serviçio à erta-temperatua
• ASME A213 / ASME SA213: Cannæ d'acciaio in lega sensa cuxe pe applicaçioin de caldaia e superriscaldatô
• DIN EN 10216-2.: Tubi d'acciaio sensa cuxe pe fin de prescion

Graddi e applicaçioin commun:

• P1, P2– Qualitæ de lega bassa-pe serviçio à temperatua media
• P11, P12, P22– Deuviou pe coscì inte linie de vapô à erta temperatua de potensa e petrochimica
• P5, P9, P21– Aumentâ rescistensa a-a corroxon pe ambienti chimichi esigenti
• P91, P92, P122– Graddi avansæ d’erta-prestaçioin pe caldaie ultra-supercritiche con unna longa duâ de serviçio e unna rescistensa superioe

Speçificaçioin do cannæ da caldâ (dimenscion, programma, fin e preuve)

Inti documenti do progetto,"graddo d'acciaio de tubo da caldaia"de spesso o se referisce àASTM A213graddi de cannæ, tanto che"tubo da caldâ"pe commun referenseASTM A335graddi de cannæ. A213 o creuve i cannæ de scangio de caldâ/superriscaldatô/calô in lega sensa cuxe, e o A335 o creuve o cannæ d'äsâ in lega ferritica sensa cuxe pe-e famigge de materiali ligæ à l'erta temperatua, ma speçificæ de mainea despægia inti BOM e inte speçifiche.

Pe schivâ a confuxon de livello à l'acquisto e a-o relascio do materiale, deuviæ ste regole prattiche:

Regola 1 - Alliniâ o nomme do graddo a-o tipo d'elemento:scriveT-valutaçioinpe-i articoli de tubo A213 eP-valutaçioinpe-i articoli de cannæ A335. Sto fæto o l'impedisce i refui de "materiale corretto, çertificato errou" into corso da revixon de l'EPC.

Regola 2 - Utilizzâ i referimenti incroxæ-solo comme guidda, no comme sostituto:progetti pe commun veddeP11 ↔ T11eP22 ↔ T22comme a mæxima famiggia de serviçio (denominaçion de cannæ vs. cannæ), ma o PO o dev'acciammâ ancon o corretto standard e o modello de produto.

Regola 3 - No mescciâ i requixiti de cannæ sensa cuxe vs.I elementi de cannæ A213 son de spesso ligæ a-e regole de fabricaçion da bobina do rescädatô/caldaia e a-i requixiti de superfiçie/ID ciù streiti, tanto che i elementi de cannæ A335 pe commun se conçentran in sciô confin de prescion e in sciâ conformitæ co-o còdiçe de cannæ.

Regola 4 - A seleçion do graddo a l’à da fâ co-a rescistensa a-a temperatua erta- à longo termine:ciù erti-graddi de creep commeP91/P92pe-o sòlito son speçificæ quande o progetto o domanda unna megio rescistensa à longo termine à temperatua erta, no solo che unna "reisa ciù erta". Confermâ o graddo esatto e e condiçioin de trattamento termico domandæ da-o còdiçe/speçifiçitæ.

Regola 5 - Cita o pacchetto d'ispeçion/trattamento termico, no solo o graddo:pe-i pacchetti de materiale pe-i cannæ da caldâ, i accattanti de spesso an beseugno de ciæitæ in scecondiçion de trattamento termicoePortâ NDT(pe ITP de progetto) perché sti chì influensan direttamente l'açettaçion into serviçio à erta-temperatua.

Regola 6 - Se a lista di appægi a dixe "tube", no sostituîla con "tube" (e o mæximo a-a reversa):anche se e dimenscioin s’assumeggian, a stradda standard/çertificaçion a l’é despægia e a peu provocâ unna mancansa de conformitæ a-a reçeçion.

Consciglio pe l'acquisiçion:Quande se spedisce i RFQ, comprende a formolaçion de l'elemento de riga exattamente comme a comparisce inta lista di appægi (prexempio, "tubo da caldâ ASTM A213 T22" ò "tubo da caldâ ASTM A335 P22"), dapeu azzonze OD×WT, longhixe e documenti neçessäi -sta chì a l'é a mainea ciù spedia pe schivâ o reaffitto do materiale

• Rescistensa à temperatua erta-ecceçionaleGraçie à l'arrembo de lega Cr-Mo, i cannæ da caldâ peuan mantegnî unna rescistensa e unna rigiditæ stabile à 600 graddi e ciù in çimma, con resciste a-a degraddaçion termica. Sto fæto o l'assegua un fonçionamento à longo termine, seguo e stabile sotta un serviçio de vapô à erta prescion e de fluidi cadi.
• Rescistensa a-o creep e duâ de serviçio esteisaA deformaçion plastica (creep) inte condiçioin de erta temperatua e prescion erta pe longo tempo a l’é unna modalitæ de guasto commun. I cannæ de cromo, con di rappòrti Cr{4}}Mo ottimizzæ e un trattamento termico, mostran unn’eccellente rescistensa a-o creep, ch’a permette de dëxeñe de miggiæa d’oe de serviçio continuo sensa instabilitæ dimenscionale. Sto fæto o redue e arreste no programmæ e i costi de manutençion.
• Cromo (Cr) à rescistensa superioe à l’oscidaçion e a-a corroxono forma un seu denso d’òscido protettivo, ch’o minimizza l’oscidaçion into vapô e into gas cado; O molibdeno (Mo) o l’accresce a rexistensa contra i media che contëgnan sorfo- e clöro-. Sto fæto o consente a-i cannæ de razzonze unna duâ de serviçio ciù longa inte di ambienti diffiçili comme e caldaie à potensa, i rescädatoî de raffineria e i reattoî chimichi.
• Eccellente saldabilitæ e compatibile co-a fabricaçioncon saldatua automatizzâ, saldatua in sciô pòsto, e diversci metodi de riempimento, che garantiscian de giunçioin fòrte e sensa difetti. Con unna boña capaçitæ de travaggiâ (curgâ, taggiâ, smussâ), sti cannæ son ben ben adattabili à di complesci layout de scistemi e à di appægi inzegnê in sce mesua.
• Larga gamma de qualitæ & standard internaçionæ da-o P1/P2.soluçioin econòmiche pe-e opçioin avansæ de longa vitta P91/P92, i graddi peuan vegnî seleçionæ in sciâ base da temperatua, da prescion e do tipo medio, equilibrando a prestaçion e o costo. Çertificai à reo à ASTM, ASME, EN, DIN, sti produti son açettæ de lengê inti progetti globali.
• Costo do çiclo de vitta ottimizzouCon tutto che l'investimento a-o prinçipio o l'é ciù erto che l'acciaio a-o carbònio, i cannæ da caldaia Chrome{0}}Moly offrivan unna duâ de serviçio ciù longa, ciù pöchi çicli de manutençion e unna megioa reisa de l'apparecchiaçion, co-o resultato de un costo totale de propietæ (TCO) scignificativamente ciù basso. Son particolarmente adatti pe-e industrie da generaçion d'energia, da raffinaçion e de l'energia, donde o tempo de fonçionamento e l'affidabilitæ son fondamentali.

A prestaçion superioe di cannæ de caldaia Chrome-Moly a ne vëgne da-o design in lega.

• Cromo (Cr)fornisce a rescistensa à l'oscidaçion e a-a corroxon
• Molibdeno (Mo)megioa a rescistensa a-e temperatue erte-e e a rescistensa a-o cresce
• Carbònio (C), manganese (Mn) e siliçio (Si)son streitamente controllæ .
• Oligoelementi(V, Nb, N, etc.) inte di livelli ciù erti (P91, P92) aumentan a tegna e a rescistensa à longo termine

I valoî dettaggiæ da compoxiçion chimica en disponibili inta tabella chì sotta.

A prestaçion mecanica a l’é fondamentale inte di ambienti à erta temperatua e à erta prescion.

• Rescistensa a-a traçionl'assegua che i cannæ rexistan a-a rottua sotta stress à de temperatue erte
• Rescistensa a-a resafornisce di margini de seguessa adeguæ sotta prescion sostegnua
• Erta-prestaçioindi graddi comme o P91/P92 offrivan unna rescistensa e unna rescistensa scignificativamente ciù erte che o P11/P22 convençionale, con estende i intervalli d'ispeçion e megioâ a disponibilitæ do scistema

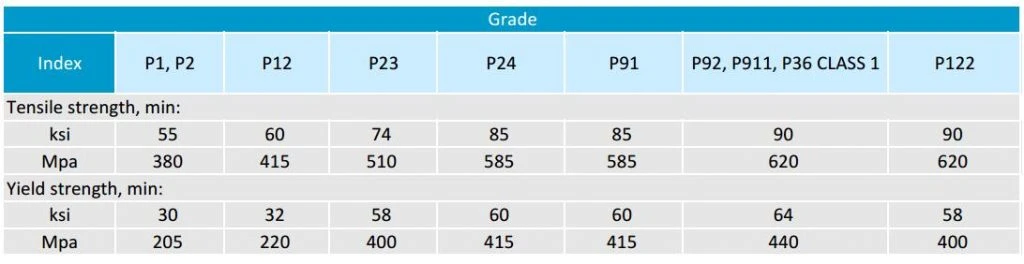

Se remanda a-a tabella chì sotta pe di dæti dettaggiæ in scê propietæ mecaniche.

L'isolamento di cannæ da caldâ o l'é tipicamente installou pecontròllo da perdia de cado-e proteçion do personale, ma o peu ascì introdue un gròsso reisego d'affidabilitæ se l'umiditæ a se lascia intrâ e restâ imprexonâ. Inte tante ciante,boxe de cannæ da caldaiase referisce àboxâ/retardâ o cannaggio con isolamento ciù giacchetto de metallo (rivestimento)pe proteze o scistema d'isolamento durante o fonçionamento e a manutençion. O dettaggio de l'approvvixonamento "fâ-ò-rompî" o no l'é solo che a spessore de l'isolamento-o l'écontròllo de l'intrâ d'ægua + drenaggio/ventiaçion, perché l'umiditæ trappolâ a peu guiddâ .corroxon sotta isolamento (CUI)in sciâ superfiçie do cannæ de feua, de spesso no individuou fin à unn'interruçion.

Pe rende sta seçion chì ciù açionabile, chì gh'é i ponti ciave pe commun speçificæ in scî progetti reali:

• Definisce a finalitæ de l'isolamento e l'involucro de temperatua:spessô e materiale vëgnan seleçionæ da-i obiettivi de temperatua de fonçionamento e de perdia de calô-, ma ascì da-o fæto che a linia a veddeciclismo(avvio/arresto) ch'o pompa l'umiditæ pe mezo de articolaçioin.
• Speçificâ o scistema de giacchettamento, no solo "isolamento":materiale (alluminio/inox/zincou), spessore, e comme se forma e cuxe/sovrappoxiçioin; e pövie sorvepòste vëgnan à ëse di ponti d'intrâ de l'ægua.
• Dettaggi do contròllo de l'intrâ de l'ægua (ciù mancæ):domandan de cuxe longitudinæ serræ, de estremitæ serræ donde se ghe n'à de beseugno, e de regole ciæe d'in gio a-e penetraçioin (arrembi, rubinetti pe strumenti, parentesi).
• Filosofia de drenaggio/vento:speçificâ donde l'ægua a peu scappâ-basci-drenaggi de ponto, pertuxi de piangî, ò crenatue de sciortia-perché un scistema "perfettamente serrou" inta vitta reale de spesso o vëgne untrappoa d'æguadòppo i danni.
• Zòne critiche da tiâ feua espliçitamente:arrembi e morse pe-i cannæ, i çeppi/tee, i ponti basci e i ponti de terminaçion-sti chì son di frequenti hotspot CUI perché trattegnan l'umiditæ e conçentran o stress.
• Consciensa da banda de temperatua de reisego CUI:e linie che fonçioñan inte di intervalli de reisego CUI commun (de spesso cade assæ pe stâ umide ma no cade assæ pe sciugâse a-a spedia) pe commun an beseugno de unna discipliña de giachê ciù streita e de un accesso à l'ispeçion progettou.
• Ispeçion-boxe amighevole:domandâseçioin amovibileò di barcoin d'ispeçion inte di pòsti à erto-reisego coscì che o propietäio o pòsse verificâ e condiçioin esterne sensa striscia completa-off inte ògni interruçion.
• Preparaçion de superfiçie e revestimento sotta isolamento:se o progetto o deuvia un revestimento sotta isolamento, speçificâ o tipo de revestimento e a base de preparaçion da superfiçie; l'isolamento o no sostituisce a proteçion contra a corroxon.
• Clausola de realtæ de manutençion:comprende i critëi d'açettaçion pe-a reparaçion di danni in sciô giachetto, perché e bocche/streppe do campo son commun e vëgnan di iniçiatoî de perdie à longo termine se no vëgnan reparæ a-a spedia.

• Intestaçioin e bobine de connescion à erta temperatua de caldâ/HRSG:

Inte isoe HRSG e de caldaie, e teste e e connescioin de bobine fonçioñan con unn'erta temperatua sostegnua, ciù vibraçioin e gradienti termichi. O travaggio in sciô campo de spesso o compòrta di barcoin streiti de interruçion dondepreçixon de adattamento e discipliña da proçedua de saldatuadeçidde se l'orario o se mantëgne. OD/WT coerente e corrette condiçioin de trattamento à cado-son di contròlli ciave pe l'approvvixonamento.

• Cannæ de sciortia do superriscaldatô / rescaldatô vexin a-o forno (espoxiçion a-a zöna radiante):

I cannæ vexin a-o forno patiscian unna temperatua erta do metallo, unna scalatua d'oscidaçion e un rescädamento despægio. A realtæ do pòsto de travaggio a l'é che l'isolamento e o giachetto son de spesso rempossi e installæ torna into corso da manutençion, donca o contròllooscidaçion esterna e reisego de CUIfa parte do çiclo de vitta, no solo che a çernia do materiale a-o prinçipio.

• Cannæ de sciortia do rescädatô açeiso da-a raffineria e çicli de trasferimento de l'euio cado:

Sti scistemi fonçioñan à erta temperatua pe di longhi periodi, con di transienti de temperatua durante a revoluçion e i desturbi do proçesso. I problemi commun do pòsto de travaggio comprendan o stress à brinca/fit-up da-a crescita termica e i danni à l'isolamento che pòrtan a-a corroxon à l'estranxeo. I mateiæ pe-i cannæ da caldâ in lega son deuviæ pe mantegnî a fòrsa a-a temperatua e redue e reparaçioin no previste.

• Cannæ de proçesso à erta prescion e scistemi de prescion collegæ (staçioin de valvole / ligamme do reattô-ins):

Inte unitæ à erta prescion-, i cannæ d'in gio a-i reattoî, a-i compressô e a-e staçioin de valvole veddan de carreghe mecaniche da-i arrembi, da-e vibraçioin e da-o frequente accesso a-a manutençion. L'appalto pe commun o l'enfatizzapreuve de verifica documentæ, contròlli de tracciabilitæ e saldabilitæ perché tutti i registri che mancan peuan retardâ a messa in deuvia.

Contattâ oua

FAQ





D: Quæ son e speçificaçioin do cannâ da caldâ?

A:E speçificaçioin di cannæ da caldâ dovieivan ëse definie commeOD × spessore da miagia × longhixe × graddo × standard de governo, ciù o tipo de fin (BE/PE/T&C) e a portâ de relascio neçessäia (trattamento termico/NDT/idroprova se applicabile). Tipiche gamme de fornitua in sciâ covertiña de sta paginaDO 10,3-1422 mm, WT Meno ò pægio à 150 mm, e6 m / 12 m / 20 pê / 40 pê (fin à 18 m).

D: Quæ o l'é o materiale do cannæ da caldâ?

A:O mateiâ do cannæ da caldâ o l'é pe communAcciaio senza costua in lega ferritica de cromo (Cr{1}}Mo)pe-o serviçio à erta-temperatua/ertaprescion-, dondefòrsa de creep e rescistensa à l'oscidaçionaffidabilitæ do çiclo de vitta de guidda; i graddi commun comprendanASTM a335 p1-p92 (e p122)à segonda do dovei.

D: Grado do materiale do cannæ da caldâ / graddo d'acciaio do cannæ da caldâ - comme o l'é despægio da-o graddo do cannæ da caldâ?

A:"Galdo d'äsâ pe-i cannæ da caldâ" pe commun o se referisce àGraddi T ASTM A213 (cannæ), tanto che a cannæ da caldâ a l'é de spesso .Graddi ASTM A335 (cannæ); peuan ëse de famigge de leghe pæge (comme,P11↔T11, P22↔T22) ma o dev’ëse in correspondensa co-o tipo d’elemento BOM pe schivâ a discordansa de certificaçion a-o momento do relascio.

D: O cannâ da caldâ o perde feua - quæ a l'é a caxon ciù commun e comme prevegnîlo?

A:"Perde de feua" in scê linie cade o l'é de spesso ligou àcorroxon sotta isolamento (CUI)provocou da l'ingresso d'ægua e da l'umiditæ trappolâ sotta isolamento/boxing; a prevençion a l'é speçificâ i dettaggi do giachê pecontròllo de l'ægua + drenaggio/ventiaçione mantegnî l'accesso à l'ispeçion à di sostëgni/ponti basci ciù fito che trattâ l'isolamento comme un pensceo apreuvo separou.
