Raccordi pe cannæ filettæ

I raccordi pe cannæ filettæ son deuviæ inti scistemi de cannæ donde unconnescion mecanica à filettose preferisce a-a saldatua, sorviatutto inte linie de forâ picciñe-, connescioin de strumenti, ramme de utilitæ, ponti de drenaggio e de sciortia, e assemblæ façili pe-a manutençion. Pe-i raccordi d’äsâ forgou, a base de speçificaçion commun a l’éASME B16.11, con estremitæ filettæ disponibile in .TNP, BSPT ò BSPP, tipicamente ch'o creuve1/8" à 4"e classe de prescion commeClasse 2000, 3000 e 6000.

Un raccordo filettou o no dovieiva mai ëse accattou solo che pe-a forma. I trei ponti che contròllan l'açettaçion sontipo de fî, classe de prescion, egraddo de materiale.

Tipo de fîdeve corresponde a-o mercou de disegno e de reçeçion do progetto:

• NPTpe commun o l’é deuviou inti scistemi de petròlio, gas e industriale generale de l’America do nòrd.
• BSPTo l’é ascì un fî conico e o l’é deuviou pe coscì inte tanti mercoei d’esportaçion.
• BSPPo l’é un fî parallelo e pe-o sòlito o domanda unna rondella de tenscion, unna guarniçion ò unna dispoxiçion d’anelli O-incangio de l’interferensa do fî da sola.

Classe de presciondovieiva ëse abbinao a-e condiçioin de progettaçion de linie:

• Classe 2000
• Classe 3000
• Classe 6000

Opçioin de mateiâpe-o sòlito son seleçionæ in base a-e condiçioin de serviçio:

• ASTM A105pe-o serviçio geneâ d'acciaio a-o carbònio
• ASTM A350 LF2.pe serviçio à bassa temperatua-
• ASTM A182 F304 / F316pe serviçio rescistente a-a corroxon-
• ASTM A182 F11 / F22 / F91pe scistemi de lega à temperatua erta-

Pe-i accattanti che çercangrafico de dimenscioin di raccordi pe cannæ filettæ, o contegnuo da pagina ciù utile o no l'é unna tabella à uso catalogo-casuale con di numeri copiæ. O critëio prattico o l’é de mostrâ ointervallo de seleçione spiegâ che a geometria esatta do çentro-à-fin e do fî son confermæ contraASME B16.11e o standard de fî speçificou.

Pe-e dimenscioin esatte, a revixon do preventivo ò do disegno a dovieiva confermâ:

• tipo de montaggio
• dimenscion nominale
• classe de prescion
• standard de fî
• graddo de materiale

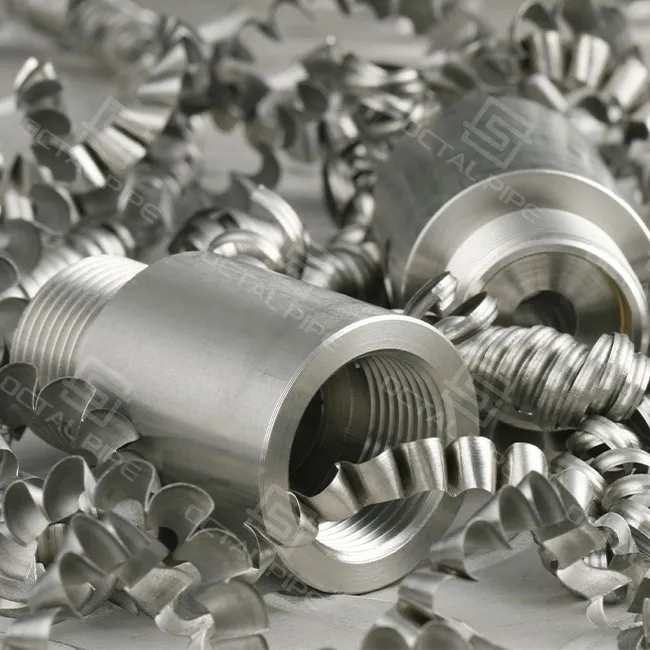

A accoppiamento de cannæ filettæo l'é un di raccordi forgæ ciù commun commandæ inte di cannæ à cannaggio piccin-. O vëgne deuviou pe collegâ doe estremitæ de cannæ filettæ inte unna corsa drita e o s'attreuva de spesso inti scistemi de serviçio, ramme de strumenti, pacchetti de patinaggio e travaggi de sostituçion de manutençion.

Da-o ponto de vista de l'appalto, i contròlli ciave pe un accobbio de cannæ filettæ son:

• standard de fî: TNP, BSPT ò BSPP
• classe de prescion: 3000 ò 6000 son commun pe-o serviçio à canna picciña-
• graddo de materiale: A105, F2, F304, F316, etc.
• qualitæ de lavoraçion: profilo de fî netto e corretta açettaçion do calibro
• tracciabilitæ: marcatua e MTR ligæ a-o numero de calô .

Un accobbio de cannæ filettæ o pâ sencio, ma se o tipo de filetto o l'é errou, a parte a vëgne inutilizzabile in sciô pòsto. Pe quello i ordini d’accobbio dovieivan ëse delongo scriti inte un formato PO completo, comme:

Exempio:

ASME B16.11, accoppiamento completo filettou, 1 in, NPT, classe 3000, ASTM A105, quantitæ ___

Raccordi pe cannæ filettæ de 1/2 pollicison uña de dimenscioin ciù de spesso reordinæ inte cannæ à foro piccin- perché s'attreuvan esattamente inte l'intervallo donde a conveniensa d'installaçion a l'é importante, ma o fallimento de tenuta provocou da un scarso contròllo do fî o l'é ancon commun. Inti progetti reali, sta dimenscion a l'é deuviâ pe coscì pe-e linie d'aggancio pe strumenti, i collettoî de manometri, e connescioin de valvole de reixe, i ponti de drenaggio e de sciortia, e linie de campionamento, e linie de sciacquo de tenscion, e ramme de dose chimica e e connescioin compatte pe-e utilitæ de patinaggio.

Pe-e squaddre d'appalto, sto chì o no l'é un articolo "piccin e sencio". De spesso a l’é uña de dimenscioin ciù façile da sottostimmâ e uña de ciù spedie pe creâ di problemi de campo se a forma do fî, a lavoraçion ò a seleçion da classe en erræ. Un montaggio de 1/2 inch o peu pâ açettabile vixivamente, ma se oprofonditæ do fî, cono, passo, finiçion de cresta ò sfacciato d'intrâno l'é controllou correttamente, i problemi d'installaçion se mostran de botto.

CommunRaccordi pe cannæ filettæ de 1/2 polliciincludde:

• accoppiamento- connescion drita tra doe estremitæ de cannæ filettæ
• gomio- cangio de direçion inte corse de cannæ compatte

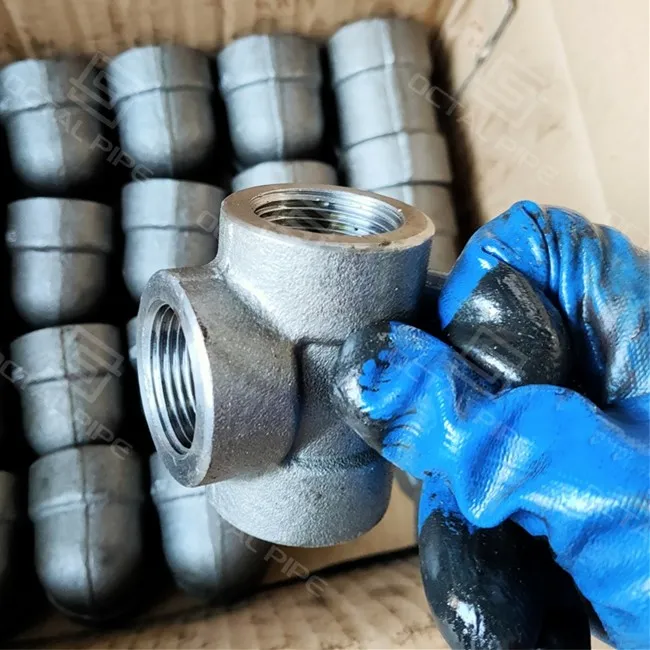

• tee- presa de rammo pe-i manòmetri, e valvole e e descadense- de l'utilitäio
• union- connescion amovibile pe manutençion-assemblæ amighi
• spiña- ch'o chiude e avertue no deuviæ
• cappello- chiusua finale pe connescioin threaded à l'estranxeo
• nippo- pezo de connescion filettou curto tra raccordi ò valvole
• filo- rammoâ sciortia da unn'intestaçion ciù grande inte unna linia filettâ de foro piccin-

Raccordi pe cannæ filettæ de 1 pollicison deuviæ pe commun inte linie de proçesso picciñe, patin chimichi, scistemi d'äia compressa, çicli de trattamento de l'ægua e connescioin de ramme amovibile donde l'accesso a-a manutençion o l'é importante. Sta dimenscion a l'é de spesso o ponto donde i accattanti comensan à confrontâ no solo o tipo de montâ, ma ascìClasse 3000 contra Classe 6000, acciaio à carbònio contra acciaio inoscibile, e NPT contra BSPT/BSPP, perché o montaggio oua o l'à un effetto ciù diretto in sce l'affidabilitæ da tenuta, in sciâ stabilitæ de ramme e in sciâ bontæ à longo termine.

Da-o ponto de vista de l'appalto,Raccordi pe cannæ filettæ de 1 pollicino dovieiva ëse commandou comme unna sencia descriçion de l'articolo de stock. Un PO ciù fòrte o dovieiva definîASME B16.11, tipo de montaggio, dimenscion de 1 inch, standard do fî, classe de prescion, qualitæ do mateiâ, e requixiti d'ispeçion/documento. Inta prattica, i problemi ciù frequenti de ste dimenscioin sondiscrepansa de fî, ligamme tempoio durante l’assemblaggio e debole contròllo da tracciabilitæ, ch'a l'é a raxon pe-a quæ i accattanti pe commun dan ciù attençion a-o .verifica do manòmetro de fî, marcaggio e allineamento MTRavanti da spediçion.

I raccordi filettæ pe-o serviçio de prescion son produti pe commun dabianchi forgæ, seguio da-a lavoraçion e do trattamento termico segondo a qualitæ do materiale. Sto proçesso o l'é importante perché a prestaçion de montaggio finale a depende da ciù che da dimenscion nominale. O depende da:

• integritæ do fî
• conçentriçitæ
• spessô de spalla
• continuitæ de forâ
• confin de prescion coerente

Pe l’ispeçion, i ordini de montaggio filettou d’erto valô- dovieivan comprende:

• verifica do manòmetro de fîpe-o TNP/BSP
• contròlli dimenscionæin scê caratteristiche critiche
• contròllo de marcaggiope dimenscion, qualitæ, classe e numero de cado
• Tracciabilitæ do rappòrto de preuve MTR / moin
• MT / PTquande gh'é de beseugno
• prova idrostatica ò pneumaticase speçificou da-o PO ò da-a speçificaçion do progetto

Un raccordo de cannæ filettou o l'é un raccordo forgou ò travaggiou con di filetti de cannæ de drento ò de feua deuviæ pe collegâ di cannæ, de valvole, di strumenti ò de sciortie de ramme sensa saldâ. Inti scistemi d’äsâ forgou, i raccordi filettæ vëgnan produti pe commun peASME B16.11e son fornii inte di tipi de connescion commeTNP, BSPT e BSPP.

Pe commun son deuviæ quande o progetto o l'à de beseugno:

• montaggio ciù spedio
• sostituçion ciù façile
• meno travaggio cado in sciô pòsto
• installaçion compatta de foro piccin-
• dispoxiçioin de cannæ amighevole pe-a manutençion-

Inti progetti reali, i raccordi filettæ son commun inlinie de strumentaçion, connescioin de ramme à basso volumme, utilitæ, drenaggi, sciortie e assemblæ montæ in sce patindonde l'assemblaggio spedio e a removibilitæ contan.

O desvantaggio prinçipâ di raccordi filettæ o l'é cheo resultato da tenuta o depende pesoñamente da-a corretta forma do fî, da-a corretta prattica de montaggio e da-o giusto metodo de tenuta. Se l’é ordinao o standard de thread errou, a connescion a peu pâ corretta pe dimenscion, ma a peu ancon fallî durante o fit-up ò perde durante o serviçio.

I reiseghi tipichi comprendan:

• Discordansa NPT e BSP
• fî dannæ durante o traspòrto ò l'installaçion
• seleçion errâ da classe de prescion
• metodo de tenuta insuffiçente in scî scistemi de fî paralleli
• strenzemento eccescivo-ch'o dannezza o fî
• debole documentaçion QA ch'a retarda a reçeçion de l'açettaçion

Sto fæto o no veu dî che i raccordi filettæ son inaffidabili. O veu dî che domandanmegio discipliña de speçificaçionche tanti accattanti presumman.

No pròpio. Into comportamento de reçerca industriale,base de cannæ filettæo l’é un termine ciù largo e meno preçiso. O peu fâ referimento à unbase de montaggio, componente de sostëgno, ferramenta de stile brinca de pavimento-, ferramenta de lampa/ringhiera, ò un accessöio strutturale filettou, tanto che un .montaggio filettouin sce l'acquisto de cannæ pe commun veu dî un componente ch'o contëgne de prescion-produto segondo un standard de cannæ definio commeASME B16.11. In atre poule, unna base de cannæ filettæ a peu ëse un arrembo mecanico ò un elemento hardware, ma un raccordo de cannæ filettæ o fa parte doconfin de prescione devan ëse seleçionæ con un contròllo tecnico ben ben ciù streito.

Sta distinçion a l'é importante inte l'appalto perché a lògica de l'accattâ a l'é do tutto despægia. Un veo .raccordo de cannæ filettædovieiva ëse commandou datipo de montaggio, dimenscion nominale, standard de fî (NPT / BSPT / BSPP), classe de prescion (2000 / 3000 / 6000), qualitæ do mateiâ, e requixiti d'ispeçion / documento. Un termine de reçerca vago commebase de cannæ filettæno dixe a-o fornitô se l'articolo o l'é unaccoppiamento, çeppo, tee, union, spina, berretto ò filetto, e o no dixe ninte in sciâ classe, in sciô metodo de sigillaçion ò in sciâ tracciabilitæ. Inta prattica, quella meña de formolaçion vaga a l’é uña de mainee ciù spedie pe creâ di erroî de çittaçion, unna discordansa de thread ò di retardi inta reçeçion.

Pe-i scistemi de cannæ, l'elemento o dev'ëse correspondente a-oprescion de serviçio, metodo de tenuta e standard d'installaçion, no solo a forma vixiva. Unna "base" de stile de sostëgno-a peu avei de beseugno solo che de unn'adattaçion dimenscionâ e de unn'identificaçion de materiale de base, tanto che unn'adattaçion filetâ a deve ascì soddisfâpreçixon do fî, valutaçion de classe, qualitæ de travaggio, marcaggio e tracciabilitæ MTR. Se o veo requixito do progetto o l'é de cannæ industriæ, deuviâ "base de cannæ filettæ" comme termine RFQ o l'é tròppo sciortio; a stradda ciù segua a l'é de scrive a parte comme unna correttamontaggio filettoudescriçion.

Unna fòrte linia de RFQ a dovieiva comprende assæ de dettaggi pe schivâ a discrepansa de thread ò de classe. Un formato prattico o l'é:

ASME B16.11 + tipo/modello de montaggio + dimenscion + standard de fî + classe de prescion + qualitæ do materiale + requixito de ispeçion/documento + quantitæ

Exempio 1
ASME B16.11, codo filettou à 90 graddi, 1/2 in, NPT, classe 3000, ASTM A105, MTR neçessäio, quantitæ ___

Exempio 2
ASME B16.11, accoppiamento completo filettou, 1 in, BSPT, classe 6000, ASTM A182 F316, MT + MTR neçessäio, quantitæ ___

Exempio 3
ASME B16.11, tee filettou pægio, 3/4 pollici, NPT, classe 3000, ASTM A350 LF2 CL1, serviçio à bassa temperatua, quantitæ ___

Pe-i ordini de progetto, l'azzonta do modello de montaggio esatto e l'ambito de l'ispeçion a l'aggiutta à redue e revixoin de preventivi, e despute in sciâ reçeçion, e i retardi d'installaçion.

Contattâ oua

FAQ



01.Come dovieivan ëse speçificæ i raccordi de cannæ filettæ inte un ordine d'accattâ pe schivâ a discordansa?

Un PO completo o dovieiva indicâASME B16.11, tipo de montaggio,dimenscioin, standard de fî (NPT / BSPT / BSPP), classe de prescion (2000 / 3000 / 6000), graddo de materiale, quantitæ, e quæ se segge ispeçion ò documento neçessäio. Sto chì o l’é o mòddo ciù spedio pe schivâ a discordansa de thread e o refuo do QA.

02.Cöse dovieiva ëse controllou inte unna tabella de dimenscioin di raccordi de cannæ filettæ avanti de commandâ?

I accattanti dovieivan confermâdimenscion nominale, classe de prescion, tipo de fî e tipo de montaggioprimmo. E dimenscioin esatte da-o çentro-à -fin e i dettaggi do fî dovieivan donca ëse verificæ contra e dimenscioin applicabileTabelle ASME B16.11, perché e dimenscioin cangian in base a-o tipo, a-a dimenscion e a-a classe.

03.Quæ a l'é a differensa prinçipâ tra i raccordi de cannæ filettæ NPT, BSPT, e BSPP?

NPTeBSPTson di fî coni, mentreBSPPo l’é un fî parallelo. Quello o veu dî che o metodo de tenuta o l’é despægio, e sti standard de fî sonno intercambiabilein acquisiçion. Un montaggio co-e dimenscioin corrette ma co-a forma de fî errâ o peu ancon fallî durante l'installaçion.

04.Cöse dovieiva ëse controllou quande se compra un accoppiamento de cannæ filettæ, sorvetutto inte dimenscioin de 1/2 inch e 1 inch?

Pe unaccoppiamento de cannæ filettæ, mascimeRaccordi pe cannæ filettæ de 1/2 pollicieRaccordi pe cannæ filettæ de 1 pollici, i contròlli ciave son .açettaçion do manòmetro de filetto, classe de prescion, qualitæ do materiale, qualitæ de lavoraçion e tracciabilitæ. Inte ste dimenscioin de foro piccin e commun, a preçixon do fî a l’influisce direttamente in sciâ tenuta e in sciâ lestixe d’assemblaggio.

05.Quæ documenti d'ispeçion son ciù importanti pe-i raccordi de cannæ filettæ avanti da spediçion?

I contròlli ciù importanti pre-spediçion sonva/no-va verifica do calibro de fî, ispeçion dimenscionale, conferma de marcaggio, eMTR / tracciabilitæ do numero de calô. Pe un serviçio à reisego ciù erto-, i accattanti peuan domandâ ascìMT/PTò doncaprove idrostatiche / pneumatichepe redue e controversie de reçeçion e i retardi d'installaçion.
